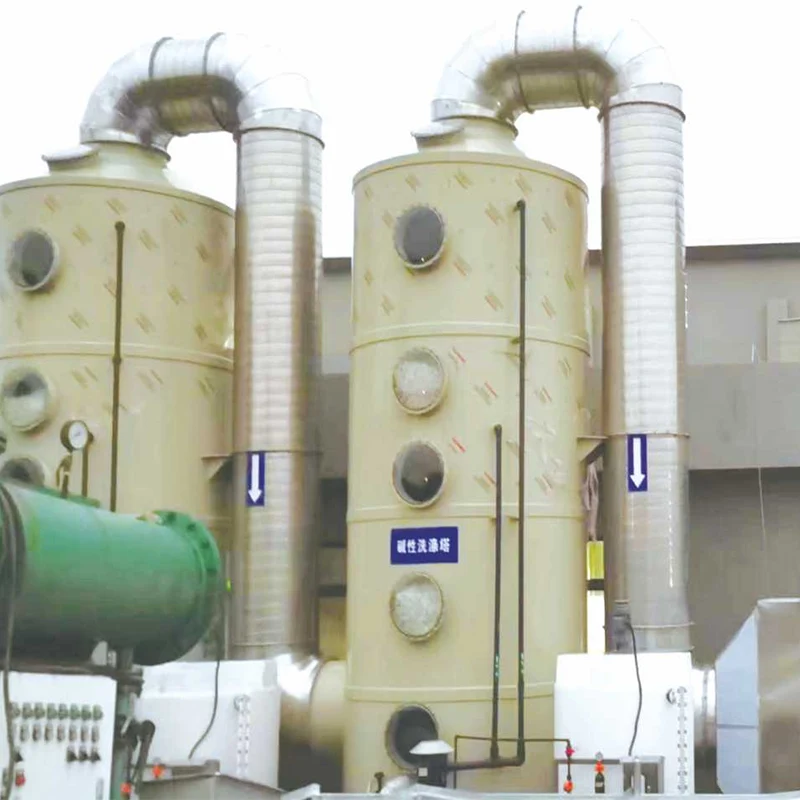

Automatisoitu elintarvikejätteen käsittelyjärjestelmä orgaanisen jätteen hajoamiseen

Tämä integroitu keittiöjätteenkäsittelylaitteisto on varustettu 10 tuuman Kunlun Tongtai -kosketusnäytöllä ja Siemens PLC:n täysin älykkäällä integroidulla ohjausjärjestelmällä. Se kuuluu hajautettuihin paikan päällä oleviin resurssien loppusijoituslaitteisiin, joilla voidaan suorittaa vähentäminen, vaaraton käsittely ja resurssien hyödyntäminen jätteen syntypaikalla ilman pitkän matkan kuljetuksia. Soveltuu kaupallisiin skenaarioihin, joiden päivittäinen käsittelykapasiteetti on 500 kg - 5 tonnia, ja sitä käytetään laajalti valtion ja yritysten ruokaloissa, kampuksilla, suurissa supermarketeissa, teollisuuspuistoissa ja keskittyneissä asuinyhteisöissä, jotka täyttävät kotimaiset vaatimukset jätteiden luokittelusta ja kiinteiden jätteiden resurssien käytöstä. Koko tekstissä on 2012 sanaa.

Laitteiston yleinen rakenne ja ydinlaitteiston kokoonpano

Thelaitteetottaa käyttöön suljetun integroidun jalustalle asennetun rakenteen, ja koko kone on hitsattu 304 elintarvikelaatuisella ruostumattomalla teräslevyllä, joka kestää orgaanista happoa korroosiota, öljytahroja ja on helppo puhdistaa. Koko kone on jaettu kuuteen integroituun yksikköön: esikäsittelymoduuli, öljy-veden erotusmoduuli, aerobinen mikrobien hajoamismoduuli, jätekaasujen hajunpoistomoduuli, jäännöspurkausmoduuli ja älykäs sähköinen ohjausyksikkö. Se ei vaadi maa- ja vesirakennustukea, ja se voidaan ottaa käyttöön heti sähkö- ja vesihuollon jälkeen.

Tämä kone eroaa markkinoilla olevista yksinkertaisista murskaus- ja kuivauslaitteista, ja se peruuttaa ulkoisen jaetun putkilinjan suunnittelun. Kaikki putkistot, puhaltimet ja lämmönvaihtokomponentit on rakennettu kaappiin, ulkonäöltään siisti ja lattiapinta-alaltaan vain 12-22 ㎡, soveltuvat sisä- ja ulkokäyttöön laitehuoneisiin.

Ydinsähköinen ohjauslaitteisto ottaa käyttöön aiemmin sovitetun teollisen ohjausjärjestelmän:

• Ihmisen ja koneen vuorovaikutuspääte: 10 tuuman Kunlun Tongtai teollinen kosketusnäyttö, jossa on öljytahrojen kestävyys, vesihöyrynkestävyys ja teollisuustason laaja lämpötilatoiminto, voi toimia vakaasti kosteassa keittiön ympäristössä -10 ℃ ~ 60 ℃.
• Logiikka ohjausydin: Siemens S7-200 SMART -sarjan PLC, joka on varustettu Shengyuanin itsekehittämällä korkeataajuisella korkeajännitteisellä vakiovirtalähteellä lisävirtalähdettä varten hajunpoistoon, muodostaen täyden logiikan suljetun silmukan ohjausarkkitehtuurin.

Apulaitteistokomponentit sisältävät täysin automaattisen ruuvimurskain, kaksivaiheisen ruuvipuristuksen kuivauslaitteen, kolmivaiheisen öljy-veden erottimen, vakiolämpötilaisen ilmastuksen sekoitussäiliön, UV-fotolyysin + biologisen suihkun yhdistetty hajunpoistoyksikkö, kondensoidun jäteveden keräyssäiliö ja korkean lämpötilan steriloinnin apulämmitysmoduuli. Kaikki käyttökomponentit on kytketty PLC-väylään vivuston käynnistys-pysäytys- ja lukitussuojauksen toteuttamiseksi, mikä eliminoi laitteiden tukkeutumisen ja manuaalisen väärinkäytön aiheuttamat ylivuotohäiriöt.

Täysin älykäs integroitu ohjauslogiikka (yksityiskohtainen selitys tukevasta teollisesta ohjausjärjestelmästä)

Laitteet käyttävät Siemens PLC:n täydestä logiikasta riippumatonta ohjelmointiohjausta, luopuen perinteisestä yhden ajoituksen ohjauksesta, ja on varustettu suljetun silmukan anturin takaisinkytkentälogiikalla, joka on koko koneen älykkään toiminnan ydin.

Järjestelmä on rakennettu viiden tyyppisellä materiaalin kosteuspitoisuuden, kammion lämpötilan, happipitoisuuden, jätekaasupitoisuuden ja laitevirran anturilla, jotka keräävät toimintaparametrit reaaliajassa ja lähettävät ne takaisin Kunlun Tongtai -kosketusnäytölle. Käyttäjät eivät tarvitse ammattimaista teollisuuden ohjausosaamista ja voivat suorittaa parametrien muuttamisen, tilanvaihdon ja tietojen katselun vain kosketusnäytön kautta. Näytön käyttöliittymä on jaettu viiteen osaan: manuaalinen virheenkorjaus, automaattinen käyttö, vikahälytys, tietokirja ja etäviestintä, jotka voivat näyttää syöttöpainon, kuivausnopeuden, käymislämpötilan kammiossa, ammoniakin ja rikkivedyn päästöjen pitoisuuden sekä laitteiden kumulatiivisen energiankulutuksen reaaliajassa.

Täydellisen logiikan ohjaustekniikan ydinetu näkyy mukautuvassa säädössä:

• Järjestelmä säätää automaattisesti murskausnopeutta ja ekstruusiokuivauspainetta rehun kosteuspitoisuuden mukaan.
• Se käynnistää ja pysäyttää tuulettimen automaattisesti kammion happipitoisuuden mukaan, välttäen hapenpuutteen aiheuttamaa anaerobista hajua aerobisessa käymisessä.
• Se kytkeytyy Shengyuanin korkeataajuiseen korkeajännitteiseen vakiovirtalähteeseen jätekaasupitoisuuden mukaan säätämään UV-fotolyysin korkeajännitteistä lähtötehoa. Se toimii alhaisella teholla pienipitoisuuksille jätekaasuille säästääkseen 30 % sähköä ja toimii täydellä teholla hajujen vähentämiseksi korkean pitoisuuden jätekaasussa.

Samalla järjestelmä on asetettu monitasoiseen turvalukituslogiikkaan: murskain on kielletty käynnistymästä, kun syöttökammio ei ole kiinni; kuivumiskammio kääntyy automaattisesti tukoksen poistamiseksi ylikuormitettuna; suihkujäähdytys käynnistyy automaattisesti, kun kammion lämpötila on liian korkea; koko kone pakotetaan sammumaan, kun poistokaasutuuletin pettää, jotta vältetään mahdolliset turvallisuusriskit ohjelmatasolla.

Lisäksi laitteisto tukee 485-sarjaportin IoT-laajennusta, joka voidaan yhdistää tehtaan älykkään sanitaatioalustaan ​​toteuttamaan etäkäynnistys-pysäytys, poikkeava tekstiviestihälytys ja kuukausittaisten hoitoraporttien automaattinen vienti.

Standardoidut prosessin kulun ja käsittelyn indikaattorit

Koko koneessa on täysin automaattinen suljetun kierron prosessi, jossa "syöttö - murskaus ja epäpuhtauksien poisto - öljy-veden erotus - dehydraation vähentäminen - aerobinen mikrobikäyminen - jätekaasun ja jäteveden käsittely - jäännösten poisto". Koko prosessi suljetaan ilman altistusta, ja yhden erän käsittelyjakso on 24 tunnin sisällä.

1. Suljettu ruokinta: Laita käsin tai liukuhihnan kautta isoista roskista lajiteltu keittiöjäte suljettuun syöttösuppiloon. Suppilo sulkeutuu automaattisesti, kun se tunnistaa materiaaleja estääkseen hajun ylivuodon.
2. Murskaus ja epäpuhtauksien poisto: Ruuvimurskain murskaa hedelmien, vihannesten, lihan ja luiden seoksen alle 5 mm:n hiukkasiksi ja poistaa hajoamattomat roskat, kuten muovin ja kankaan.
3. Kolmivaiheinen öljy-vesierotus: Materiaali erotetaan jäteöljyksi, orgaaniseksi jätevedeksi ja kiinteäksi jäännökseksi keskipakoerotustekniikalla. Jäteöljy kerätään erikseen ja pätevät yksiköt voivat kierrättää sen biodieselin tuotantoon, mikä toteuttaa öljyresurssien hyödyntämisen.
4. Ekstruusiokuivaus: Vähennä kiinteän jäännöksen kosteuspitoisuutta 80–85 %:sta alle 45 %:iin ja materiaalin tilavuus vähenee suoraan yli 70 %.
5. Vakiolämpötilainen aerobinen käyminen: Lisää erityisiä korkeita lämpötiloja kestäviä komposiittimikrobikantoja. PLC ohjaa tarkasti kammion lämpötilaa välillä 65-75 ℃. Ajoittain ilmastamalla ja sekoittamalla mikro-organismit hajottavat nopeasti orgaanisia aineita, kuten tärkkelystä, proteiineja ja rasvaa, ja tappavat taudinaiheuttajia, kuten salmonellan ja ascaris-munien, vaarattoman steriloinnin loppuunsaattamiseksi.
6. Terminaalihoito: Käymisen tuottama jätekaasu hajoaa korkeataajuisella korkeajännitteisellä UV-fotolyysillä ja biologisella suihkeella, mikä poistaa yli 98 % ammoniakkia ja rikkivetyä ja täyttää matalien päästöjen standardit. Eroteltu jätevesi johdetaan tehtaan jäteveden esikäsittelysäiliöön ja johdetaan sitten putkiverkkoon kunnallisen putkiverkoston hyväksymisstandardin täyttyessä.

Kolmannen osapuolen ympäristönsuojeluviraston testaama, laitteiden ydinkäsittelyn indikaattorit noudattavatKeittiöjätteen käsittelyn tekniset tiedot:

• Materiaalin kokonaisvähennysaste ≥ 92 %, jäännösmäärä ≤ 8 %.
• Savukaasupäästöt täyttävät luokan II standardinHajupäästöjen standardi.
• Jäännöksen orgaanisen aineksen kypsyysaste saavuttaa luokan Ⅲ tai korkeamman, jota voidaan käyttää suoraan puutarhan peruslannoitteena ja maanparannusaineena ilman toissijaista kiinteää jätettä.

Ympäristömelun vähentäminen ja turvallisuussuojasuunnittelu

Takakeittiöiden kolmeen pääasialliseen ympäristön kipukohtaan, jotka ovat korkea kosteus, haju ja melu, laitteet on optimoitu kokonaisvaltaisella melunvaimennus-, hajunpoisto- ja korroosionestosuunnittelulla.

Hajujen ehkäisy ja valvontaottaa käyttöön kaksoiskaavion lähteen sulkemisesta + terminaalin huononemisesta. Kaikki materiaalinsiirtokammiot on tiivistetty silikageelin alipaineella, ja kammio ylläpitää mikronegatiivista painetilaa estääkseen hajun vuotamisen rakojen läpi. Varustettu Shengyuanin itse kehittämällä korkeataajuisella täysin älykkäällä korkeajännitteisellä tuotantojärjestelmällä, se murtaa jätekaasumolekyylejä korkeajännitteisen ionisaation avulla, kompensoimalla perinteisen biologisen suihkeen alhaisen hajoamistehokkuuden puutteen alhaisessa lämpötilassa ja varmistaen vakaan hajunpoistovaikutuksen matalissa lämpötiloissa ja sateisessa säässä.

Melunvaimennus: Murskain ja puhaltimet on kaikki varustettu vaimentavilla iskunvaimennusalustalla ja äänenvaimennusputkilla. Koko koneen toimintamelu on ≤ 58 dB, mikä on pienempi kuin teollisuuslaitosten 60 dB:n meluraja, eikä se häiritse ympäröiviä toimisto- ja asuintiloja.

Turvallisuussuojaon varustettu kolmella mekaanisella, sähköisellä ja palosuojakerroksella:

• Mekaaninen pää: Varustettu ihmiskehon induktiivisella hätäpysäytyslaitteella, joka katkaisee automaattisesti virransyötön, kun henkilökunta tulee vahingossa ruokintaalueelle.
• Sähköinen pää: Siemens PLC:ssä on sisäänrakennettu vuoto-, ylikuormitus- ja vaihekatkossuoja, ja Kunlun Tongtai -näyttö näyttää sähköiset vikakoodit reaaliajassa.
• Palontorjunta: Kammio on varustettu lämpötilaa anturoivalla palosammutusaerosolilaitteella, joka estää korkean lämpötilan käymisen aiheuttaman epänormaalin tulipalon riskin.

Koko kone on läpäissyt IP54 vedenpitävän ja pölynkestävän suojausluokan, sopeutuu keittiön takalattian pesun ja hajavesihöyryn ankariin työolosuhteisiin ja välttää oikosulku- ja levykorroosio-ongelmia.

Käyttö- ja ylläpitokustannukset ja sovelluksen taloudelliset edut

Perinteiseen uloskuljetus- ja kaatopaikkakäyttöön verrattuna älykkäällä käsittelyllä on huomattavia taloudellisia etuja.

Käyttö- ja ylläpitokustannukset koostuvat pääasiassa kolmesta erästä: rasituskulutustarvikkeet, vesi ja sähkö sekä työvoima:

• Mikrobikannat ovat tehokkaita 6 kuukautta yhden lisäyksen jälkeen, ja niiden päivittäiset kulutuskustannukset ovat erittäin alhaiset.
• PLC:n mukautuvaan virransäästölogiikkaan luottaen 500 kg:n malli kuluttaa vain 22 kWh sähköä päivässä, mikä on paljon vähemmän kuin saman spesifikaation ei-standardilaitteet.
• Työ vaatii vain yhden ruokinnan päivässä ja yhden jäämien poiston viikossa. Yksi henkilö voi hallita 2-3 laitteistoa samanaikaisesti, eikä kokopäiväistä käyttö- ja huoltohenkilöstöä tarvita.

Kustannusvertailun kannalta nykyiset kaupunkikeittiöjätteen kuljetus- ja hävityskustannukset ovat yleensä 280-350 yuania tonnilta, mukaan lukien kuljetus-, kaatopaikka- ja ympäristönsuojelun käsittelykustannukset. Tämän koneen käytön jälkeen ulospäin kuljetuskustannukset voidaan eliminoida kokonaan. Samaan aikaan jäteöljyä ja hajotettua jäännöstä voidaan myydä resursseina tulon saamiseksi käänteisesti. Skenaariolla laskettuna ruokala, jonka päivittäinen käsittelykapasiteetti on 3 tonnia, se voi säästää vuosittain yli 300 000 yuania kuljetus- ja hävityskustannuksissa, ja resurssipohjaisten sivutuotteiden vuositulo on 40 000-60 000 yuania.

Päivittäinen käyttö- ja huoltoprosessi on erittäin yksinkertainen. Kosketusnäytön yhden napsautuksen itsetarkastustoimintoon luottaen laite tunnistaa automaattisesti puhaltimien, antureiden, suurjännitevirtalähteiden ja sekoitusmoottoreiden tilan joka päivä käynnistyksen yhteydessä. Epänormaalin toiminnan sattuessa näyttö ponnahtaa esiin ja kysyy vikakohtaa ja ratkaisua, laitetta ei tarvitse purkaa tarkastusta varten. Vain yksi koko koneen perusteellinen puhdistus, laakerien voitelu ja suurjännitevakiovirtalähteen kalibrointi vaaditaan vuosittain, ja rutiinihuoltoaika on enintään 4 tuntia ja erittäin pieni sammutushäviö.

Sovelluksen rajoitukset ja vaatimustenmukaisuusohjeet

Tämälaitteetkäsittelee vain puhdasta keittiön orgaanista jätettä. On kiellettyä sijoittaa hajoamattomia roskia, kuten suuria luita, kuoria, muovia, lasia, metallia ja kosteuspyyhkeitä, jotta vältetään leikkurin pään kuluminen ja putkien tukkeutuminen.

Vaatimustenmukaisuuden osalta laitteille on myönnetty ympäristönsuojelutuotesertifikaatti, hajupäästöjen testausraportti ja sähköturvallisuustestausraportti. Valmistettu orgaaninen lannoitejäännös täyttää puutarhamaastandardin, eikä vaadita vaarallisten jätteiden hävittäjäpätevyyttä. Se voidaan ottaa käyttöön vasta paikallisen ympäristönsuojeluilmoituksen täyttämisen jälkeen.

Verrattuna suuriin keskitettyihin anaerobisiin mädätyskäsittelyasemiin, tämä kone ei vaadi laajamittaista maa- ja vesirakentamista ja biokaasun räjähdyssuojausta. Investointikustannukset ovat vain 1/8 keskitetyistä laitteista, lyhyellä rakennusajalla ja matalalla laskeutumiskynnyksellä. Se on yleisin valinta nykyiseen hajautettuun keittiöjätteen käsittelyyn.

Yhteenveto

Tämä keittiöjätteenkäsittelylaitteisto yhdistää kolme itse kehitettyä tukiteknologiaa: mekaaninen integroitu prosessi, Siemens PLC + Kunlun Tongtai kosketusnäyttö älykäs ohjaus ja Shengyuanin korkeataajuinen suurjännitevirtalähde jätekaasun käsittely. Se ratkaisee perinteisen keittiöjätteen käsittelyn neljä suurta alan kipukohtaa: kuljetusten aiheuttama saastuminen, korkea energiankulutus, monimutkainen käyttö ja huolto sekä liiallinen haju.

Se toteuttaa lähteiden vähentämisen, vaarattoman steriloinnin sekä keittiöjätteen öljyn ja veden kaksoisresurssien käytön. Samalla se luottaa täydelliseen logiikkaan suljetun silmukan ohjaukseen ja varmistaa laitteiden pitkäaikaisen vakaan ja vähävikaisen toiminnan. Normalisoidun kotitalousjätteen luokittelun ja kiinteän jätteen päästöjen vähentämiseen tähtäävän "kaksoishiilipolitiikan" taustalla tämä laitteisto voi auttaa valtion ja yritysten yksiköitä suorittamaan kiinteän jätteen päästöjen vähentämisarvioinnin ja alentamaan sanitaatioiden ulkoistamiskustannuksia, mikä hyödyttää ympäristöä, taloudellista ja sosiaalista.
