DC-korkeajännitemoduuli

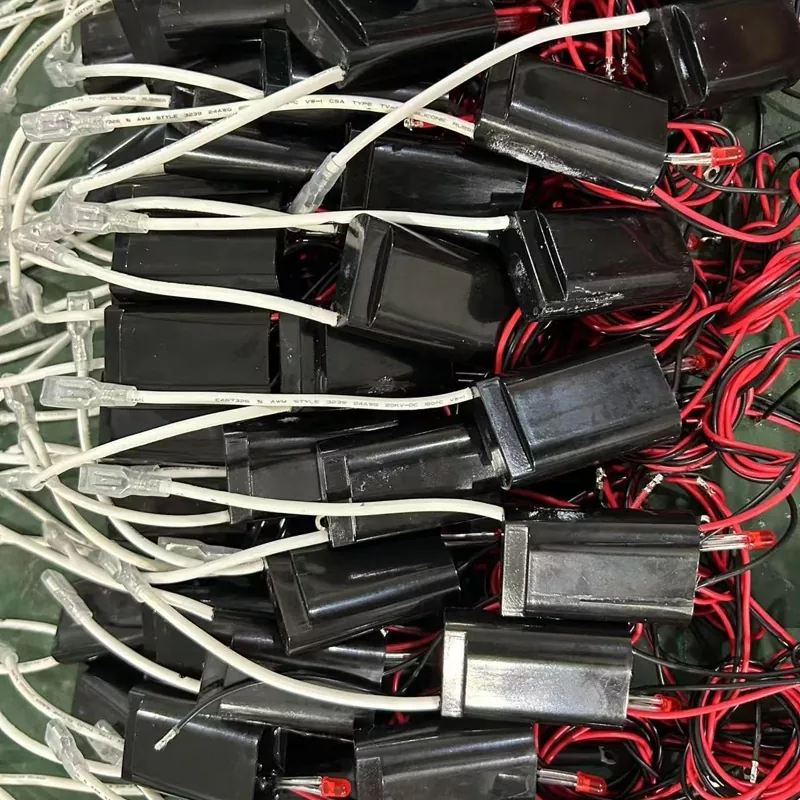

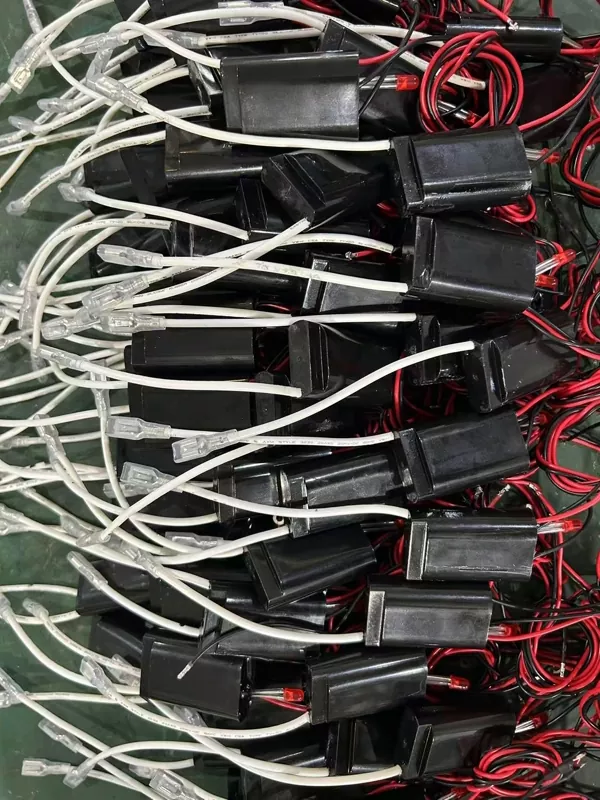

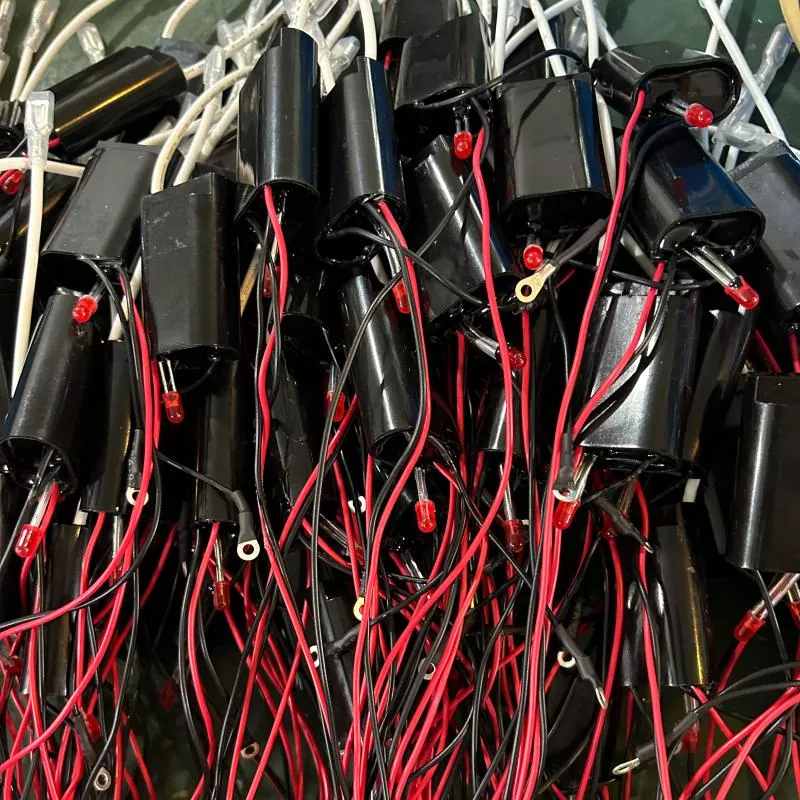

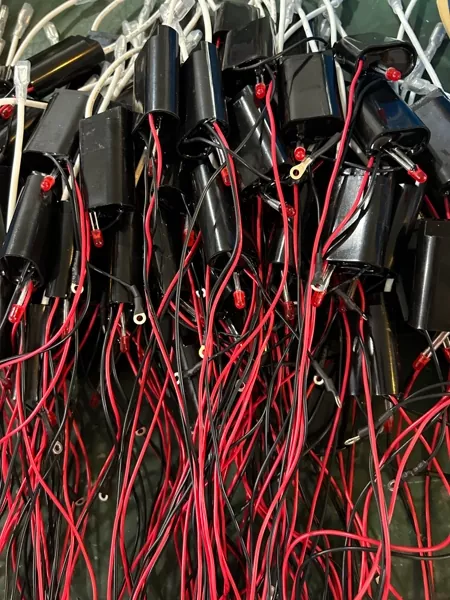

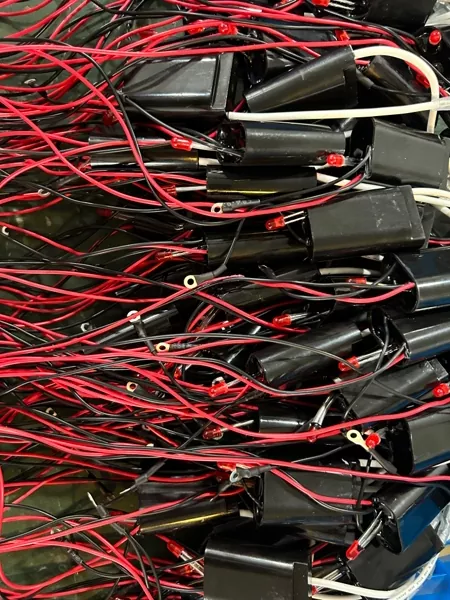

DeFa DC-suurjännitemoduuli on kompakti virtalähde, joka on suunniteltu tuottamaan vakaa korkeajännitelähtö sähköstaattista saostusta, negatiivisten ionien muodostusta ja pienitehoisia plasmasovelluksia varten. Moduulia kutsutaan myös ESP-moduuliksi, negatiivisen ionin moduuliksi tai suurjännitegeneraattoriksi käyttötarkoituksen mukaan. Sen toimittaa Shengyuan Technology DeFa-tuotemerkillä.

Moduuli on kooltaan 51 × 32 × 19 mm ja nimellisvirrankulutus 3 W, joten se on tarkoitettu integroitavaksi ilmanpuhdistimiin, kannettaviin desinfiointilaitteisiin, lääketieteellisiin ja hyvinvointilaitteisiin ja muihin laitteisiin, joissa tarvitaan pieni suurjännitelähde. Tulovaihtoehdot kattavat DC 5 V ja DC 12 V, kun taas lähtöjännite on asetettu alueelle 5 kV - 9 kV mallin mukaan.

Sähköiset ja mekaaniset parametrit

Kuinka moduuli toimii

Moduuli muuntaa matalan DC-tulojännitteen korkeaksi DC-lähtöjännitteeksi porrasmuuntajan ja tasasuuntaajan kautta. Sisäänrakennettu oskillaattori ohjaa muuntajan ensiöpuolta, ja ulostulo tasasuunnataan tuottamaan vakaa korkea jännite. Piiri on suunniteltu rajoittamaan lähtövirta turvalliselle tasolle, mikä on tärkeää sovelluksissa, joissa korkea jännite altistuu ilmalle tai käytetään lähellä ihmiskontaktia.

Negatiivisten ionien sovelluksissa moduuli on määritetty tuottamaan negatiivinen lähtönapaisuus. Sähköstaattista saostusta varten purkauselektrodiin ja kollektorilevyyn syötetään sama korkea jännite. Plasmasovelluksissa moduuli voi ohjata pientä dielektristä sulkupurkauskennoa.

Integraationäkökohdat

Kompakti koko

51 × 32 × 19 mm:n jalanjälki mahdollistaa asennuksen kannettaviin ilmanpuhdistimiin, työpöydän puhdistusaineisiin, auton ilmanraikastimiin ja kannettaviin laitteisiin. Asennusreikiä tai kaksipuolisia liimatyynyjä voidaan lisätä asiakkaan suunnittelun mukaan.

Tulo- ja lähtöjohdotus

Tuloliitännät ovat saatavilla nastaotsikoina tai juotettuina johtimina. Korkeajännitelähtö saadaan silikonieristetyn johdon kautta, joka estää kaaren ylittämisen ja kestää jatkuvaa taipumista. Korkeajännitejohdon pituus voidaan määrittää.

Turvallisuus ja eristys

Moduuli on kapseloitu paloa hidastavaan koteloon, joka suojaa sisäistä piiriä pölyltä ja kosteudelta. Korkeajännitelähtö on eristetty pienjännitetulosta. Lähtövirta on luonnostaan ​​rajoitettu, mikä vähentää sähköiskun riskiä normaalikäytössä. Moduuli tulee kuitenkin aina sulkea valmiin tuotteen sisällä siten, että korkeajänniteliittimen ympärillä on asianmukainen eristys.

EMC ja melu

Kytkentätaajuus valitaan minimoimaan kuuluvaa kohinaa ja sähkömagneettisia häiriöitä. Tarvittaessa voidaan suositella ulkoista RC-suodatinta tai suojattua kaapelia herkkiin sovelluksiin.

Tyypilliset sovellukset

• Ilmanpuhdistimet:Syöttää sähköstaattisia erotinlevyjä tai negatiivisten ionien generaattoreita asuin- ja kannettavissa yksiköissä.
• Negatiiviset ionit -laitteet:Käytetään työpöydän ionisaattoreissa, auton ilmanraikastimissa ja henkilökohtaisissa hyvinvointituotteissa.
• Plasmamoduulit:Käyttää pieniä plasmageneraattoreita hajunpoistoon ja pintojen desinfiointiin.
• Lääketiede ja terveydenhuolto:Soveltuu pienitehoisiin desinfiointikammioihin, hampaiden imujärjestelmiin ja laboratorioilmanpuhdistusmoduuleihin.
• LVI-tarvikkeet:Asennettu fan coil-yksiköiden tai kanavaan asennettujen ionisaattorien sisään jatkuvaa ilmankäsittelyä varten.

Räätälöintiasetukset

• Lähtöjännite:Kiinteä 5 kV, 6 kV, 7 kV, 8 kV tai 9 kV mallin mukaan. Mukautetut arvot voidaan arvioida.
• Tulojännite:DC 5 V tai DC 12 V standardi. Muita jännitteitä voi olla saatavilla volyymitilauksille.
• Vastakkaisuus:Negatiivinen tai positiivinen tuloste voidaan valita. Negatiivinen teho on yleinen ilmanpuhdistussovelluksissa.
• Johdon pituus ja liittimen tyyppi:Suurjännitejohdon pituus ja pääte voidaan räätälöidä.
• Kotelo ja asennus:Moduuli voidaan toimittaa ilman koteloa suoraa piirilevyintegrointia varten tai asennuslaipoilla.

Luotettavuus ja testaus

Jokaisen moduulin lähtöjännite, tulovirta ja eristyksen eheys testataan ennen toimitusta. Näytetestit sisältävät jatkuvan käytön täydellä kuormituksella 48 tunnin ajan ja lämpökierron -10°C ja +60°C välillä. Lääketieteellisiä tai suuria määriä käytettäessä voidaan toimittaa lisätestiraportteja.

Usein kysytyt kysymykset

Voiko lähtöjännitettä säätää käytön aikana?

Ei. Lähtöjännite on kiinteä tehtaalla valitun mallin mukaan. Jos tarvitaan muuttuvaa lähtöä, tarvitaan erilainen moduuli tai ulkoinen ohjauspiiri. Voimme keskustella tilausratkaisuista volyymiprojekteihin.

Mistä tiedän, mikä lähtöjännite valita?

Tarvittava lähtöjännite riippuu elektrodivälistä ja kohdesovelluksesta. Negatiivisten ionien generaattoreille 5 kV - 7 kV on yleinen. Sähköstaattisissa suodattimissa, joissa on leveämmät levyvälit, saatetaan tarvita 8 kV - 9 kV. Tekninen tiimimme voi auttaa elektrodikokoonpanosi perusteella.

Tuottaako tämä moduuli otsonia?

Moduuli itsessään ei tuota otsonia suoraan. Otsonia voi muodostua, kun korkea jännite kohdistetaan ilmassa olevaan terävään elektrodiin, erityisesti korkeammilla jännitteillä. Jos otsonin hallinta on huolenaihe, lähtöjännite voidaan pitää alle 6 kV tai käyttää erilaista elektrodirakennetta.

Onko moduuli turvallista käyttää kodinkoneissa?

Moduuli on suunniteltu rajoitetulla lähtövirralla ja kapseloidulla eristyksellä. Kun se asennetaan oikein maadoitettuun laitteeseen, se täyttää kotitalouskäytön pienjänniteturvallisuusvaatimukset. Korkeajännitteisen lähtöjohdon on kuitenkin oltava suljettu, eivätkä käyttäjät pääse niihin käsiksi.

Mikä on moduulin tyypillinen käyttöikä?

Normaaleissa käyttöolosuhteissa ja määritetyllä lämpötila-alueella moduulin odotettu käyttöikä on yli 20 000 tuntia. Tärkeimmät vikatekijät ovat ylijännitetulo ja jatkuva käyttö maksimilämpötilassa. Oikea lämmönhallinta isäntälaitteessa pidentää käyttöikää.

Voinko tilata näytteen arviointia varten?

Kyllä. Mallitilauksia on saatavilla prototyyppien valmistukseen ja testaukseen. Ilmoita haluttu tulojännite, lähtöjännite, napaisuus ja johdon pituus tilausta tehdessäsi.

Tietoja Shengyuan Technologysta

Shengyuan Technology (DeFa-tuotemerkki) on kehittänyt suurjännitevirtalähteitä ja plasmantuotantojärjestelmiä yli 20 vuoden ajan. Yritys toimittaa komponentteja ja kokonaisia ​​järjestelmiä valmistajille Pohjois-Amerikassa, Euroopassa ja Aasiassa. Tässä kuvattu DC-korkeajännitemoduuli perustuu samaan ydinteknologiaan, jota käytetään suuremmissa teollisissa puhdistuslaitteissa, ja se on sovitettu kompakteihin ja kuluttajille suunnattuihin sovelluksiin.
