Sähköstaattinen ilmanpuhdistusmoduuli

DeFa Elektrostaattinen ilmanpuhdistusmoduuli (kutsutaan myös ESP-moduuliksi) on kompakti, korkeajännitteinen sähköstaattinen saostusyksikkö, joka on suunniteltu integroitavaksi ilmankäsittelyjärjestelmiin, kodinkoneisiin ja mukautettuihin ilmanpuhdistuslaitteisiin. Se poistaa ilmassa leviävän pölyn, PM2.5-hiukkaset, bakteerit ja kiinnittyneet mikro-organismit varaamalla hiukkasia sähkökentässä ja keräämällä ne vastakkaisesti varautuneille levyille. Moduulin toimittaa Shengyuan Technology (DeFa-tuotemerkki), valmistaja, jolla on yli 20 vuoden kokemus suurjännitevirtalähteistä ja plasmajärjestelmistä.

Moduuli on tarkoitettu OEM-komponentiksi tai jälkiasennusratkaisuksi. Sen mekaaniset mitat, sähkösyöttö ja ilmavirran rajapinta voidaan mukauttaa erityisiin projektivaatimuksiin. Tyypillisiä käyttökohteita ovat asuin ilmanpuhdistimet, raitisilmajärjestelmät, kaupalliset LVI-yksiköt ja erikoistuneet teollisuuden ilmanpuhdistuslaitteet. Koska ydinteknologia ei ole riippuvainen tiheistä mekaanisista suodattimista, moduuli toimii alhaisella ilmavirran vastuksella ja alhaisella energiankulutuksella.

Tärkeimmät tekniset parametrit

Toimintaperiaate

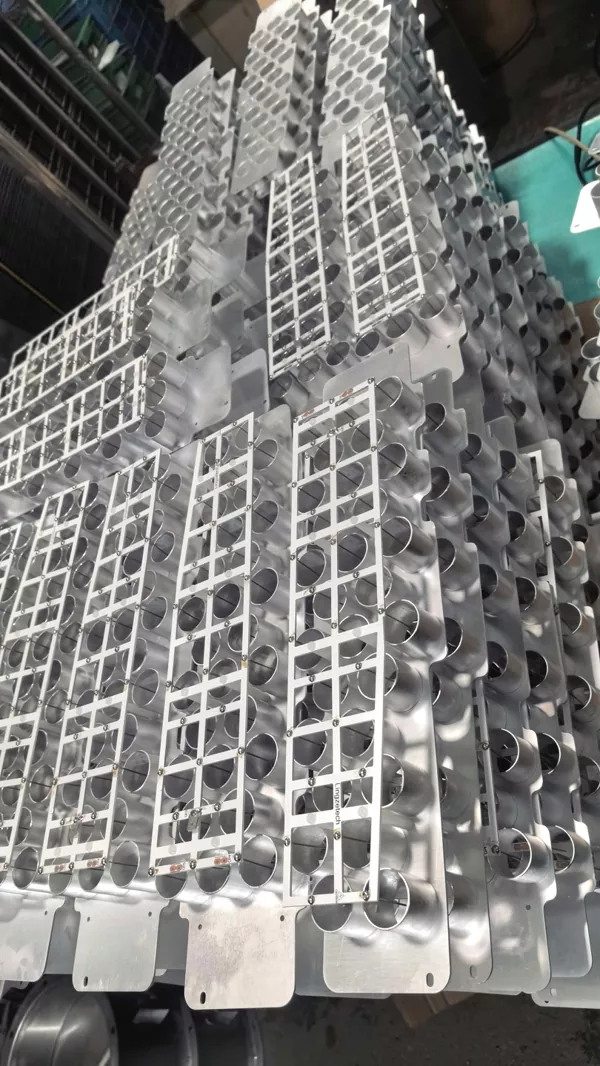

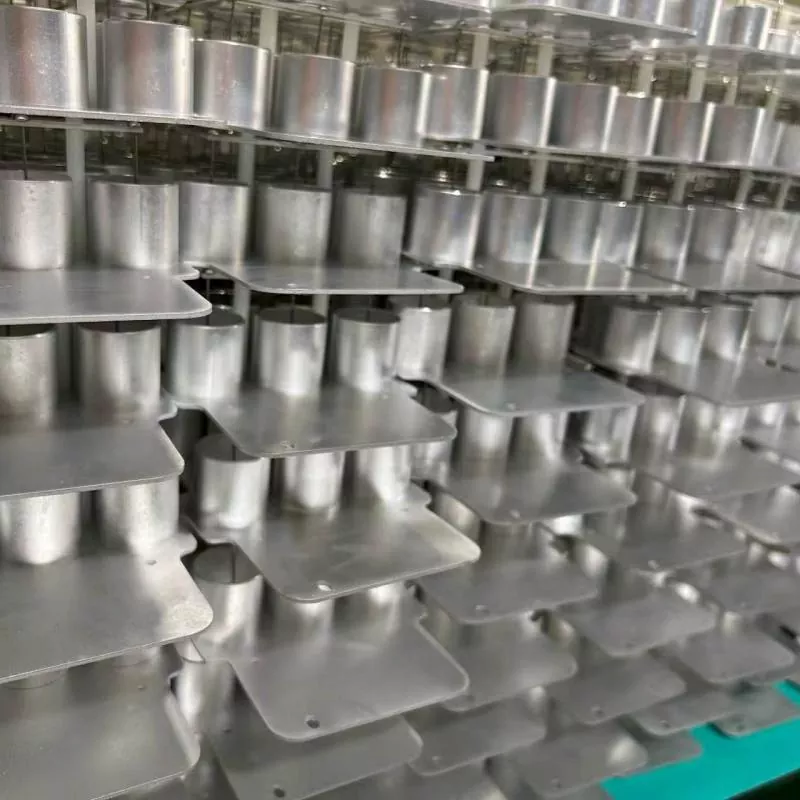

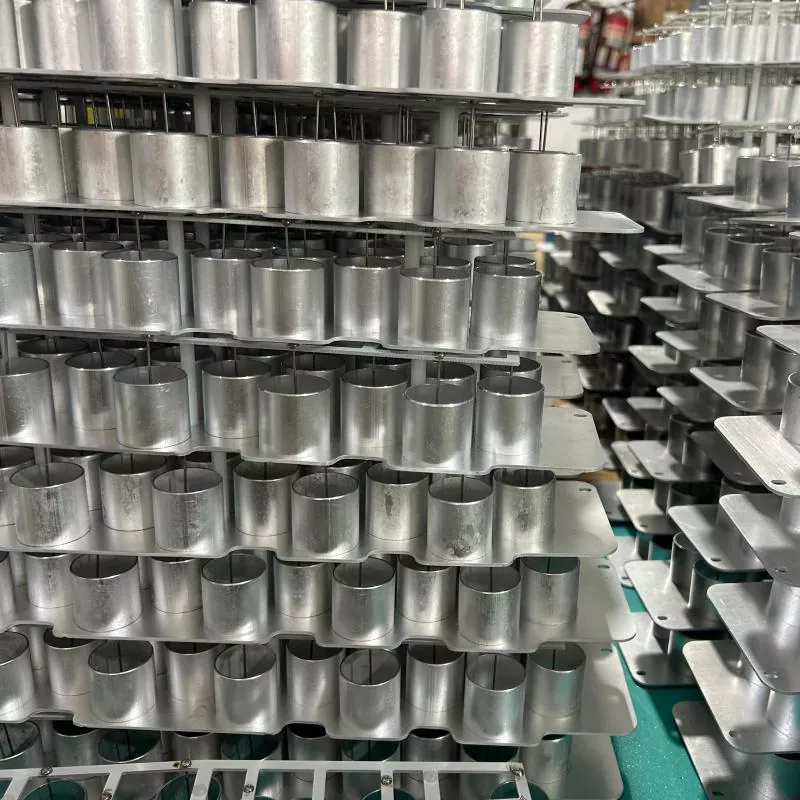

Moduuli käyttää suurjännitteistä tasavirtakenttää purkauselektrodien ja kollektorilevyjen väliin. Kentälle tulevat ilmassa olevat hiukkaset varautuvat sähköisesti ja vetäytyvät sitten keräilijän pintaan. Tämä mekanismi poistaa hienon pölyn, savun, siitepölyn ja mikro-organismit ilman tiheään HEPA-väliaineeseen liittyvää suurta paineen laskua. Keräyslevyt voidaan pestä ja käyttää uudelleen, mikä vähentää kulutuskustannuksia tuotteen elinkaaren aikana.

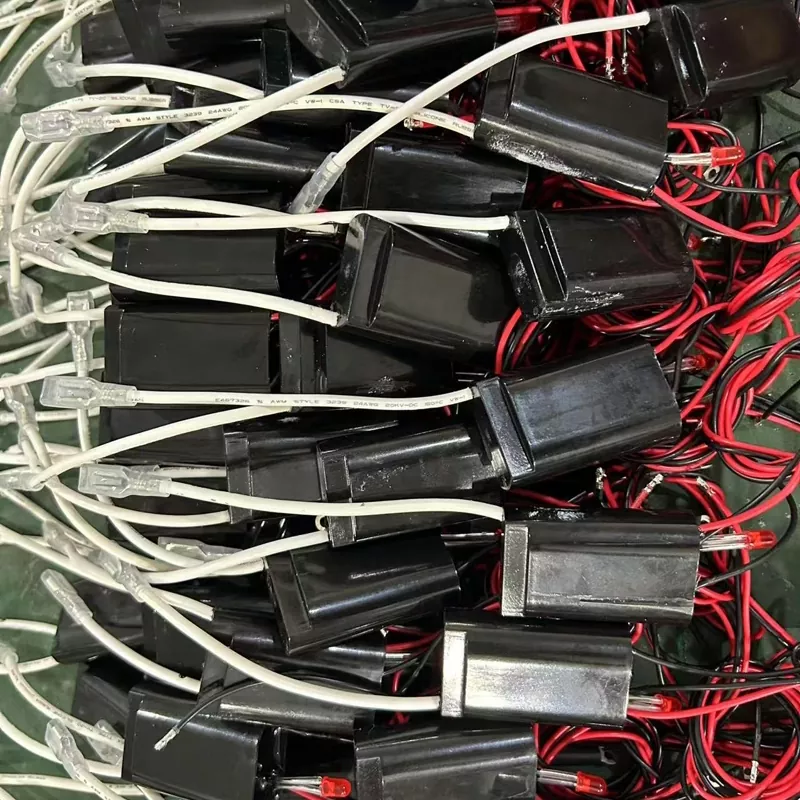

Korkeajännitesyöttö on suunniteltu vakaaseen ulostuloon, vaikka tulojännite vaihtelee. Tämä on tärkeää asuinsovelluksissa, joissa verkkojännite voi vaihdella, ja liikkuville tai aurinkovoimalla toimiville asennuksille, joissa virtalähde ei ole aina vakio. Tehotaso voidaan asettaa tasapainottamaan puhdistustehokkuutta otsonin tuotannon kanssa ja pitämään jäännösotsonin yleisissä sisäilmarajoissa.

Moduulisuunnittelun ja integroinnin joustavuus

Kompakti ja muokattava rakenne

Moduuli voidaan valmistaa suorakaiteen, neliön tai pyöreän muotoisina isäntälaitteiston mukaan. Asennusreiät, sähköliittimet ja ilmavirran suunta määritellään suunnitteluvaiheessa. Tämä mahdollistaa ESP-moduulin asentamisen ilmanpuhdistimiin, liesituulettimiin, LVI-kanaviin, kattokasetteihin tai kannettaviin laitteisiin.

Laaja jännitetulo

Saatavana on kaksi päävirtalähdeversiota. Pienjännitteinen DC-versio toimii 12V tai 24V jännitteellä ja sopii ajoneuvoihin, aurinkosähköjärjestelmiin tai akkukäyttöisiin laitteisiin. AC-versio hyväksyy vakioverkkojännitteen ja sisältää eristetyn suurjännitemuuntajan. Molemmissa versioissa on ylivirta- ja oikosulkusuojaus.

Valinnainen anturi- ja ohjausliitäntä

Moduuli voidaan toimittaa yksinkertaisella on/off-ohjaimella tai liitännällä PM2.5-antureille, puhaltimen nopeussignaaleille tai järjestelmäohjaimelle. Tämän ansiosta isäntälaite voi säätää puhdistusintensiteettiä reaaliaikaisen ilmanlaadun perusteella. Voidaan myös antaa huoltosignaali, joka ilmoittaa, milloin keräimen pesua suositellaan.

Tyypillinen sovellusalue

ESP-moduuli ei rajoitu yhteen toimialaan tai asennustyyppiin. Yleisiä käyttökohteita ovat:

• Asuntojen ilmanpuhdistimet:Integrointi torni- tai pöytäkoneisiin makuuhuoneisiin, olohuoneisiin ja lastenhuoneisiin.
• Raitisilmajärjestelmät:Asennettu tulo- tai paluukanaviin koko kodin ilmanvaihtoa varten.
• Kaupallinen LVI:Jälkiasennettu fan coil-yksiköihin, kattokasetteihin tai ilmankäsittelylaitteisiin toimistoissa, hotelleissa ja liiketiloissa.
• Julkinen liikenne:Mukautettu linja-auton, linja-auton ja metron matkustamon ilmanpuhdistukseen tasavirtasyötöllä ja tärinää kestävällä rakenteella.
• Teollisuus- ja erikoislaitteet:Käytetään hitsaussavun poistoon, laserleikkauksen poistoon tai elektroniseen puhdastilan ilmankäsittelyyn.
• Mukautetut OEM/ODM-projektit:Asiakas voi määrittää moduulikoon, jännitteen, liittimen tyypin ja keräimen materiaalin.

Kotiasennuksessa moduuli on tyypillisesti upotettu valmiiseen laitteeseen sen sijaan, että se asennetaan erillisenä esillä olevana yksikkönä. DeFa voi toimittaa joko paljaan moduulin OEM-käyttöön tai täydellisen sarjan kotelolla ja tuulettimella suoraa integrointia varten.

Asennus ja huolto

Integrointiohjeet

• Järjestä ilmavirtausreitti moduulin läpi siten, että se jakautuu riittävän tasaisesti koko kollektorin pinnalla.
• Varmista, että korkeajänniteosasto on suljettu eikä siihen pääse käsiksi käytön aikana.
• Käytä määritettyä asennussuuntaa, jotta pöly voi laskeutua keruulevyille putoamatta muihin osiin.
• Kytke virtalähde kytkentäkaavion mukaisesti ja tarkista maadoitus, jos käytetään metallikoteloa.

Keräilijän puhdistus

Keruulevyt tulee tarkastaa säännöllisesti saastekuormituksesta riippuen. Tyypillisessä sisäkäytössä riittää puhdistus 1-3 kuukauden välein. Kerääjä voidaan irrottaa ja pestä lämpimällä vedellä ja miedolla pesuaineella, kuivata sitten kokonaan ennen uudelleenasennusta. Ionisointilangat tai neulat saattavat olla tarpeen vaihtaa pitkäaikaisen käytön jälkeen käyttöolosuhteista riippuen.

Usein kysytyt kysymykset

Voidaanko moduulia käyttää kotitalouksien ilmanpuhdistimessa?

Kyllä. Moduuli voidaan integroida asuin ilmanpuhdistimeen tai raitisilmajärjestelmään. Se poistaa pölyn, PM2.5-hiukkaset ja bakteerit alhaisella virrankulutuksella ja hiljaisella äänellä. Kotikäyttöä varten moduuli on tavallisesti rakennettu täydelliseksi laitteeseen, jossa on turvakotelo ja tuuletin.

Mitä eroa on ESP- ja HEPA-suodatuksella?

ESP-moduulit käyttävät sähkökenttää hiukkasten vangitsemiseen pestävälle levylle, kun taas HEPA-suodattimet käyttävät tiheitä kuituja hiukkasten vangitsemiseen. ESP-järjestelmillä on pienempi ilmavirran vastus ja pienemmät vaihtokustannukset, koska keräin on uudelleenkäytettävä. HEPA-suodattimet voivat saavuttaa korkeamman kertapäästötehokkuuden erittäin hienoille hiukkasille, joten joissakin malleissa molemmat tekniikat yhdistyvät maksimaalisen suorituskyvyn saavuttamiseksi.

Tuottaako moduuli otsonia?

Normaalin käytön aikana korkeajännitepurkaus voi tuottaa pienen määrän otsonia. DeFa-virtalähteet on viritetty pitämään otsoniteho yleisesti hyväksyttyjen sisätilojen rajojen alapuolella. Jos tarvitaan tiukempaa otsonin hallintaa, voidaan käyttää otsonia vähentävää katalyyttiä tai pienempää tehoasetusta.

Voidaanko moduuli räätälöidä tietylle tuotteelle?

Kyllä. Mitat, ilmavirran arvo, syöttöjännite, keräimen materiaali ja liitintyyppi voidaan räätälöidä. DeFa tarjoaa teknistä tukea integraatiolle, mukaan lukien ilmavirran simulointi ja sähköisen yhteensopivuuden testaus.

Onko moduuli turvallista käyttää miehitetyissä tiloissa?

Korkeajänniteosa on täysin eristetty ja suljettu. Kun se on integroitu valmiiseen laitteeseen, kaikki saatavilla olevat osat on eristetty korkeajännitepiiristä. Pienjännitetulo sisältää myös suojan ylivirtaa ja oikosulkua vastaan.

Mikä on moduulin tyypillinen käyttöikä?

Keräimen säännöllisellä puhdistuksella moduuli voi toimia 8-10 vuotta tai pidempään. Korkeajännitevirtalähde on suunniteltu jatkuvaan käyttöön, ja sen eristyskyky on testattu ennen toimitusta.

Valmistajan tekninen tausta

Shengyuan Technology (DeFa-tuotemerkki) on erikoistunut suurjännitevirtalähteisiin, plasmantuotantoon ja ympäristönpuhdistuslaitteisiin. Yhtiö on toimittanut komponentteja ja järjestelmiä asiakkaille Pohjois-Amerikassa, Euroopassa ja Aasiassa. Sähköstaattisissa moduuleissa Shengyuan soveltaa samaa suurjänniteohjaustekniikkaa, jota käytetään teollisuuden pakokaasujen käsittelyssä, ja siihen on tehty muutoksia asuin- ja kaupallisten tuotteiden integrointiin. Sisäinen testaus sisältää jatkuvan toiminnan, eristysvastuksen ja suorituskyvyn tarkastuksen muuttuvalla tulojännitteellä.
