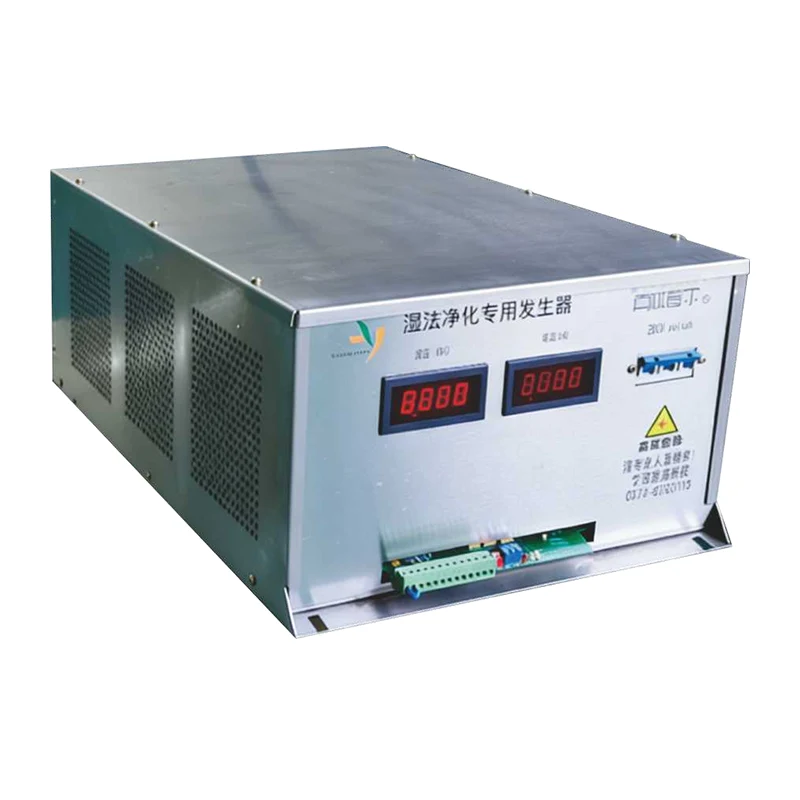

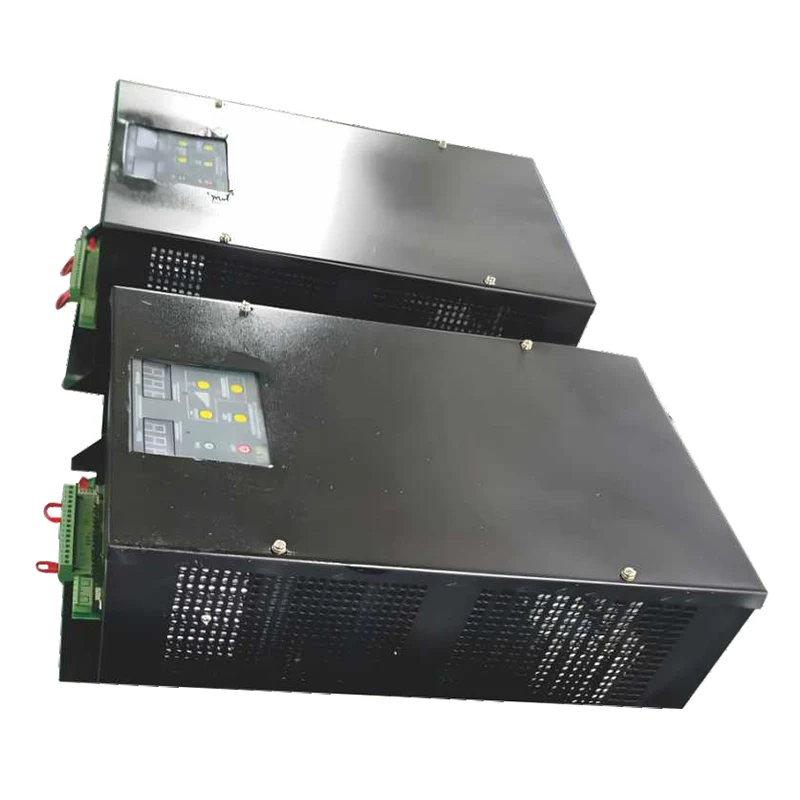

Korkeataajuinen ja korkeajännitevirtalähde

DeFa Environmental Equipment valmistaa korkeataajuisia suurjännitevirtalähteitä teollisuuden sähköstaattisiin ja plasmasovelluksiin. Nämä korkeataajuiset ja suurjännitteiset virtalähteet muuntaa kolmivaiheisen vaihtovirtasyötön säädetyksi tasavirtalähdöksi jännitteillä 1 kV - 120 kV, teholuokilla 1 kW - 200 kW yhdessä kotelossa ja suurempi teho saatavilla rinnakkaisilla kokoonpanoilla.

Tärkein tekninen ero perinteisiin 50/60 Hz linjataajuusmuuntajiin on kytkentätaajuus. Toimimme 20 kHz ja 50 kHz välillä käyttämällä LLC-resonanssitopologiaa DSP-ohjauksella. Tämän ansiosta voimme käyttää paljon pienempiä ferriittisydänmuuntajia suurten rautasydänyksiköiden sijasta ja saavuttaa yli 95 % muunnostehokkuuden suurimmalla osalla kuormitusaluetta. Käytännössä tämä tarkoittaa 20–30 % pienempää energiankulutusta samalla lähtöteholla verrattuna vanhempiin muuntajamalleihin.

Toiminnot ja edut Kuvaus

Toimintaperiaatteet

Korkeataajuinen ja suurjännitevirtalähde tasaa vaihtovirtasyötön tasavirtaan ja kytkee sen sitten korkealla taajuudella invertterivaiheen kautta. Korkeataajuista vaihtovirtaa tehostetaan kompaktilla ferriittimuuntajalla, sitten tasasuuntaus ja suodatus tuottaakseen lopullisen DC-lähdön.

DSP säätää jatkuvasti kytkentätaajuutta optimaalisen toiminnan ylläpitämiseksi vaihtelevissa kuormitus- ja linjaolosuhteissa. Tämä suljetun silmukan säätö reagoi mikrosekunnissa tapahtuviin muutoksiin. Käyttäjät voivat valita kolmesta ohjaustilasta: vakiojännite, vakiovirta tai vakioteho. Sähkösuodattimille vakiovirta on tyypillistä, koska se ylläpitää vakaata koronaa, vaikka pölykuormitus vaihtelee. Plasmareaktorit toimivat yleensä vakiojännitteellä, jotta purkausolosuhteet pysyvät vakaina.

Tuotoksen suorituskyky

Lähtöaaltoisuus on alle 1 % huipusta huippuun täydellä kuormituksella. Sähkösuodattimessa alhainen aaltoilu tarkoittaa tasaisempaa koronavirtaa ja parempaa keräystehoa ilman liiallista kipinöintiä. Plasman VOC-käsittelyssä se johtaa vakaaseen purkaukseen ja ennakoitavampaan hapetusnopeuteen.

Jännitteensäätötarkkuus on ±0,5 % asetuspisteestä ja virransäätö ±1 %:n sisällä. Nopea vasteaika – tyypillisesti alle 100 mikrosekuntia – auttaa estämään kipinöinnin ESP-sovelluksissa, mikä vähentää elektrodien kulumista ja pidentää huoltovälejä.

Suojausjärjestelmät

Olemme rakentaneet kattavan suojan sekä virtalähteelle että liitetylle kuormalle. Vakiotoimintoja ovat ylijännite, ylivirta, oikosulku, tulovaihehäviö ja ylilämpötilan sammutus.

Valokaaritunnistus ansaitsee erityisen maininnan. Sähkösuodattimissa kipinöinti on yleistä ja jossain määrin normaalia. Mutta jatkuvat kaaret voivat vahingoittaa purkauselektrodeja. Yksikkömme havaitsee virtapiikin kaaresta ja vähentää välittömästi lähtötehoa. Jos kaari jatkuu yli asetetun ajan – käyttäjän voi säätää – yksikkö laukeaa kokonaan. Tämä estää pisteen muodostumisen ja pidentää elektrodin käyttöikää.

Kaikki suojaustapahtumat kirjataan aikaleimoilla ja tallennetaan haihtumattomaan muistiin. Käyttäjät voivat hakea vikahistoriaa tiedonsiirtoliittymän kautta.

Valvonta ja valvonta

RS-485 Modbus RTU:lla on vakiona. Ethernet ja Modbus TCP on saatavana lisävarusteena. Näiden liitäntöjen kautta voit liittää laitteen laitoksen DCS- tai SCADA-järjestelmään.

Käyttäjät voivat lukea etäältä lähtöjännitteen, lähtövirran, vikatilan, sisäisen lämpötilan ja virrankulutuksen. Voit myös säätää jännitteen ja virran asetusarvoja, muuttaa ohjaustiloja ja kuitata vikoja etänä. Tämä vähentää käyntien tarvetta paikan päällä, erityisesti ahtaissa tiloissa tai korkean riskin alueilla asennettaessa.

Analogista ohjausta varten toimitamme vakiona 4–20 mA tulot asetusarvolle ja lähdöt tilasignaaleille.

Fyysinen suunnittelu

Korkeataajuinen muotoilu vähentää merkittävästi kokoa ja painoa. 100 kW:n yksikkö vie noin kymmenesosan vastaavan 50/60 Hz muuntajan tilavuudesta. Tämä tekee jälkiasennuksista käytännöllisiä vaihdettaessa vanhoja yksiköitä ruuhkaisissa sähköhuoneissa. Paino vähenee samalla tavalla, joten asennus ei vaadi raskaita nostolaitteita.

Jäähdytys on pakotettua ilmaa malleissa 50 kW:iin asti ja vesijäähdytteistä suurempia teholuokkia varten tai asennuksissa, joissa ympäristön lämpötila ylittää 40 °C. Vakiokotelointiluokka on IP20 sisäkäyttöön; IP54 on saatavana ulkokäyttöön tai pölyisiin ympäristöihin.

Sovellukset

Näitä virtalähteitä käytetään useissa teollisissa ympäristösovelluksissa:

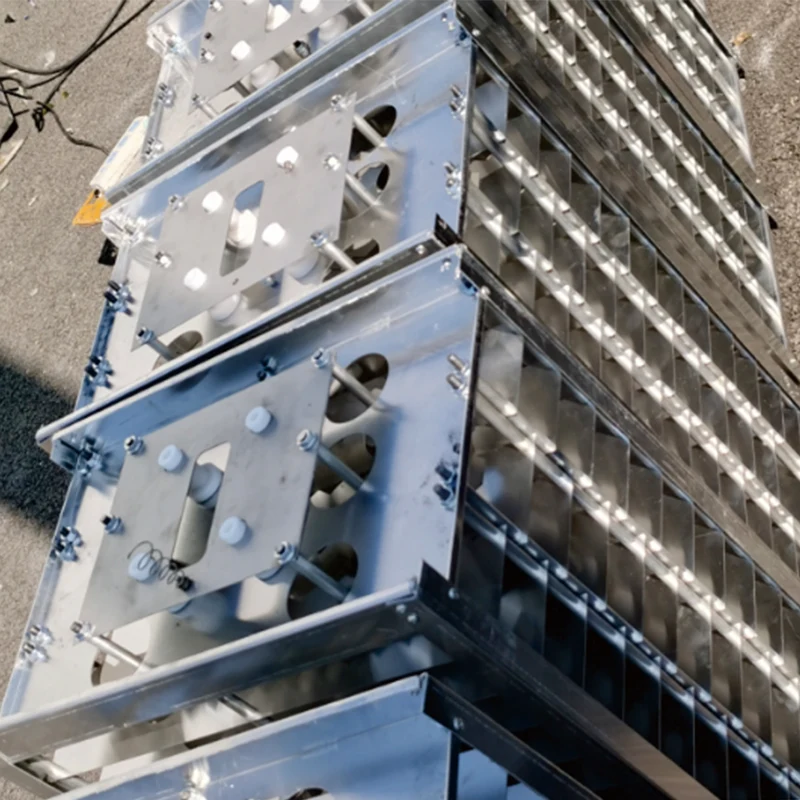

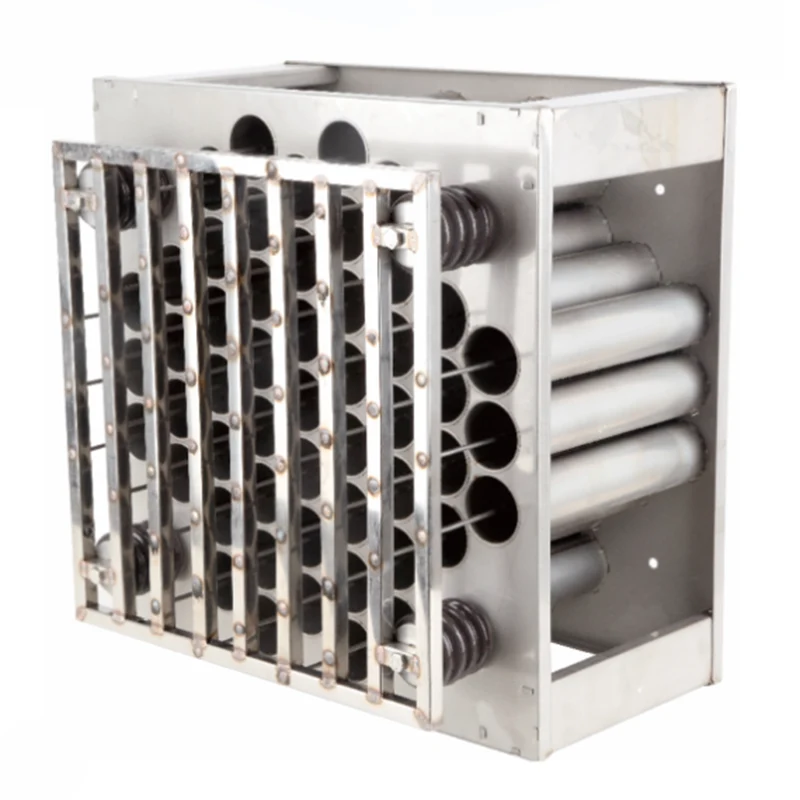

Sähköstaattiset suodattimet savukaasujen pölyn keräämiseen voimalaitoksissa, sementtiuuneissa, teräksen sintraamoissa ja polttolaitoksissa. Vakaa DC-lähtö parantaa keräystehokkuutta ja vähentää pinopäästöjä.

Plasma-VOC-käsittelyjärjestelmät haihtuvien orgaanisten yhdisteiden hajottamiseen kemiantehtaiden, päällystyslinjojen, painotilojen ja lääketeollisuuden pakokaasuvirroissa.

Teollinen öljyhöyry- ja sumukäsittely koneistukseen, elintarvikejalostukseen ja tekstiilien stenterikoneisiin.

Hajunhallintajärjestelmät jätevedenpuhdistamoihin, kompostointilaitoksiin ja renderointitoimintoihin, joissa plasma- tai koronapurkausta käytetään H₂S:n, ammoniakin ja muiden hajuyhdisteiden hajottamiseen.

Ilmanpuhdistusyksiköt liikerakennuksiin, puhdastiloihin ja lääketieteellisiin tiloihin.

Luotettavuus ja testaus

Olemme valmistaneet korkeajännitteisiä virtalähteitä vuodesta 2006. Asennettu kantamme on yli 2 000 yksikköä Kiinassa, Kaakkois-Aasiassa, Lähi-idässä, Etelä-Amerikassa ja Euroopassa. Monet niistä toimivat sementti- ja terästehtaissa, joissa ympäristön lämpötila ylittää säännöllisesti 45 °C ja pölykuorma on raskas.

Näistä asennuksista saatujen kenttätietojen perusteella keskimääräinen aika vikojen välillä on hieman yli 80 000 tuntia. Tämä luku perustuu todellisiin käyttölokeihin, ei teoreettisiin laskelmiin.

Jokainen yksikkö käy läpi 48 tunnin palamistestin täydellä nimelliskuormalla ennen toimitusta. Suoritamme myös korkean jännitteen kestotestin 1,5-kertaisella nimellisteholla yhden minuutin ajan. Jokainen suojaustoiminto tarkastetaan erikseen lopputestin aikana.

Kriittiset komponentit – IGBT-moduulit, suurjännitemuuntajat, kondensaattorit ja ohjauslevyt – hankitaan ykköstason toimittajilta. Tarkastamme jokaisen erän saapuessamme ja pidämme jäljitettävyyskirjanpitoa kaikista tärkeimmistä osista.

Räätälöintiasetukset

Tarjoamme räätälöityjä kokoonpanoja ei-standardin jännite-, virta- tai mekaanisiin vaatimuksiin. Esimerkkejä ovat yksiköt tietyille plasmakemiallisille aineille, merenkulun pesureille, jotka kestävät suolan roiskumista, ja korkealla sijaitseville asennuksille, jotka vaativat vähennyksen säätöä.

Suunnittelutiimimme voi auttaa käyttöliittymän sovituksessa, ohjauslogiikan mukauttamisessa ja harmonisten suodatusten kanssa. Tarjoamme myös paikan päällä tapahtuvaa käyttöönottotukea suurempiin projekteihin, vaikka useimmat yksiköt on valmiiksi konfiguroitu toimimaan valmiiksi standardien ESP- tai plasmajärjestelmien kanssa.

Dokumentaatio ja tuki

Jokaisen yksikön mukana toimitetaan täydellinen käsikirja, joka kattaa asennuksen, johdotuksen, käytön, vianetsinnän ja huollon. Tarjoamme teknistä tukea sähköpostitse ja puhelimitse, ja vastaamme 24 tunnin sisällä tavallisiin tiedusteluihin. Kiireellisissä asioissa voimme järjestää etädiagnostiikan viestintärajapinnan kautta.

Varaosia on varastossa nykyisiin malleihin, ja säilytämme dokumentaatiota yksiköistä, jotka on toimitettu viimeisen kymmenen vuoden aikana vanhojen laitteiden tukemiseksi.
