Kun ilmavirta on m³/h ja VOC-pitoisuus mg/m³, laske sisääntulon VOC-massakuormitus seuraavastiilmavirta × pitoisuus ÷ 1 000 000. Tulos on kg/h. Esimerkiksi 20 000 m³/h nopeudella 300 mg/m³ kuljettaa 6 kg/h VOC.
Älä laske ohjaustehoa pelkän pitoisuuden perusteella, kun tulo- ja poistokaasuvirtaukset eroavat toisistaan. Muunna molemmat puolet massanopeuksiksi ja käytä sitten(sisääntulon massanopeus − ulostulon massanopeus) ÷ tulon massanopeus × 100. Varmista, että virtaus ja konsentraatio käyttävät yhteensopivia todellisia tai vakio-olosuhteita, märkä- tai kuivapohjaa ja tarvittavaa happikorjausta.
VOC-massalatauskaavat
1. Muunna mg/m³ ja m³/h arvoiksi kg/h
VOC-massakuormitus (kg/h) = ilmavirta (m³/h) × VOC-pitoisuus (mg/m³) ÷ 1 000 000
Jakaja tulee arvosta 1 000 000 mg/kg. Jos molemmat tulot käyttävät yhteensopivaa kaasun olosuhdetta, kuutiometrit peruuntuvat ja tuloksena on massanopeus.
2. Laske ulostulon VOC-massanopeus
Poiston VOC-massanopeus (kg/h) = poistoilmavirta (m³/h) × ulostulon pitoisuus (mg/m³) ÷ 1 000 000
Käytä mitattua ulostulovirtausta sen sijaan, että kopioit tulovirtauksen automaattisesti. Palamisilma, laimennus, vuoto, haihtuminen, kondensoituminen tai märkäprosessi voivat muuttaa kaasun määrää koko järjestelmässä.
3. Laske ohjauslaitteen poiston tehokkuus
Poistoteho (%) = (tulomassanopeus − ulostulon massanopeus) ÷ sisääntulon massanopeus × 100
Tämä on ohjauslaitteen massaperusteinen tulos. Yksinkertainen pitoisuuslaskelma antaa saman vastauksen vain, kun tulo- ja poistovirtaukset ja mittausperusteet ovat samat.
4. Laske vuotuinen talteen otettu VOC-massa
Vuotuinen talteen otettu VOC (kg/vuosi) = (sisääntulo kg/h − ulostulo kg/h) × vuotuiset käyttötunnit
Käytä erillisiä käyttötapauksia, kun prosessissa on erilaisia tuotteita, vuoroja, puhdistusjaksoja tai kausikuormia. Yhden lyhyen testituloksen kertominen koko vuodella voi antaa väärän kuvan todellisesta työstä.
Toiminut esimerkki: pitoisuudesta vuotuiseen VOC-veroon
Oletetaan seuraava mitattu toimintatapaus:
- Tuloilmavirta: 20 000 m³/h
- Sisääntulon VOC-pitoisuus: 300 mg/m³
- Poistoilmavirta: 22 000 m³/h
- Ulostulon VOC-pitoisuus: 30 mg/m³
- Käyttöaika: 4000 tuntia/vuosi
Vaihe 1: laske sisääntulon massakuormitus
20 000 × 300 ÷ 1 000 000 = 6,00 kg/h
Vaihe 2: laske ulostulon massanopeus
22 000 × 30 ÷ 1 000 000 = 0,66 kg/h
Vaihe 3: laske massaperusteinen poistotehokkuus
(6,00 − 0,66) ÷ 6,00 × 100 = 89 %
Pelkästään pitoisuutta koskeva laskelma osoittaisi 90 prosenttia. Ero johtuu siitä, että ulostulovirtaus on suurempi. Joissakin projekteissa ero on paljon suurempi, joten massapohjainen vertailu on turvallisempi suunnitteluperusta.
Vaihe 4: arvioi vuotuinen talteenotettu VOC
(6,00 − 0,66) × 4 000 = 21 360 kg/vuosi
Tämä vuosiluku on tämän käyttötapauksen seulonta-arvio, ei sinänsä lupaluettelo. Perustettavissa olevan vuosiarvion tulee kuvastaa koko tuotantoaikataulua, seisokkeja, kuormituksen muutoksia ja hyväksyttyä päästömenetelmää.
Yhdistä kaasun kunto ja raportointiperusteet
Ilmavirran ja pitoisuuden on kuvattava samaa kaasupohjaa. Todellinen m³/h kertominen normaalikuutiota kohden ilmoitetulla pitoisuudella sekoittaa kaksi eri tilavuutta ja tuottaa väärän massanopeuden.
| Tuote | Kysymys ratkaistavaksi | Miksi sillä on merkitystä |
|---|---|---|
| Todellinen tai vakiovoimakkuus | Ovatko molemmat arvot m³ vai molemmat Nm³ samoissa ilmoitetuissa vertailuolosuhteissa? | Kaasun tilavuus muuttuu lämpötilan ja paineen mukaan. |
| Märkä tai kuiva pohja | Onko vesihöyry sisällytetty tai poistettu sekä virtauksessa että pitoisuudessa? | Kosteus muuttaa ilmoitettua kaasutilavuutta ja -pitoisuutta. |
| Happikorjaus | Vaatiiko sääntö pitoisuuden korjattua referenssihappitasoon? | Laimennusilma muuttaa mitattua pitoisuutta muuttamatta välttämättä saastemassaa. |
| VOC-raportointiperuste | Onko arvo yhdistekohtainen, kokonaishiilivedyt hiilenä vai kalibrointikaasuna, kuten propaani? | Eri raportointikäytännöt eivät ole keskenään vaihdettavissa. |
| Näytteenottoaika | Mitattiinko ilmavirta ja pitoisuus samassa tuotantotilanteessa? | Huippupitoisuus yhdistettynä riippumattomaan ilmavirtaan tuottaa väärän kuorman. |
Säilytä laboratorion ilmoittama peruste ja voimassa oleva lupa. Älä muunna tulosta hiljaa vain saadaksesi kaksi saraketta näyttämään vertailukelpoisilta.
Kuinka muuntaa ppmv:ksi mg/m³
ppmv-arvo on moolitilavuusosuus. Sen muuntaminen massapitoiseksi vaatii molekyylipainon sekä kaasun lämpötilan ja paineen. Ihanteellista kaasua varten:
mg/m³ = ppmv × molekyylipaino (g/mol) × absoluuttinen paine (Pa) ÷ [8,314 × absoluuttinen lämpötila (K)] × 0,001
25 °C:ssa ja yhdessä ilmakehässä tämä yksinkertaistuu noinmg/m³ = ppmv × molekyylipaino ÷ 24,45. Tämä pikakuvake on voimassa vain mainituissa olosuhteissa. Se vaatii myös tunnetun yhdisteen tai selkeästi määritellyn raportointivastineen.
Sekakaasujen osalta yksi molekyylipaino ei voi edustaa tarkasti jokaista VOC-yhdistettä. EPA:nMenetelmä 18käsittelee yksittäisten kaasumaisten orgaanisten yhdisteiden mittaamista kaasukromatografialla.Menetelmä 25Amittaa kaasumaisen orgaanisen kokonaispitoisuuden käyttämällä liekki-ionisaatioanalysaattoria. Sovellettavan säännön tai luvan edellyttämän menetelmän tulee ohjata hankkeen laskentaa.
Laitteen tehokkuus ei ole järjestelmän kokonaistehokkuutta
Hoitolaite voi hallita vain sen saavuttavaa VOC:ta. EPA määrittelee talteenoton tehokkuuden prosenttiosuutena talteenotetuista ja ohjauslaitteeseen ilmaistuista päästöistä. Huuvat, kotelot, kanavat ja tuulettimet vaikuttavat siis tulokseen RTO:n, hiilikerroksen tai muun käsittelyvaiheen ohella. KatsoEPA:n talteenottojärjestelmän opastus.
Järjestelmän kokonaistehokkuus = sieppaustehokkuus × ohjauslaitteen tehokkuus
Muunna prosenttiluvut desimaaleiksi ennen kertomista. Jos talteenoton tehokkuus on 90 % ja laitteen tehokkuus on 95 %, järjestelmän kokonaistehokkuus on 0,90 × 0,95 = 0,855 eli 85,5 %. Laitteen 95 prosentin tuloksen ilmoittaminen koko tuotantolinjan suorituskyvyksi yliarvioisi täydellisen hallinnan.
EPA Method 204 sisältää keräystehokkuuden arviointiin liittyvät kriteerit ja menettelyt. Oikea testaustapa riippuu kotelosta ja sovellettavista sääntelyvaatimuksista. siitä tulee sopia pätevän testaus- ja lupahenkilöstön kanssa.
Miten VOC-massakuormitus vaikuttaa hoitojärjestelmän kokoon
Ilmavirta määrää kanavan, tuulettimen ja laitteen poikkileikkauksen. VOC-massakuormitus määrittää epäpuhtauden määrän, joka on tuhottava, otettava talteen tai talteen otettava. Kaksi lähdettä, joilla on sama ilmavirta, voivat siksi tarvita hyvin erilaisia järjestelmiä.
| Tekniikka | Miksi massalatauksella on merkitystä | Lisätiedot tarvitaan |
|---|---|---|
| Aktiivihiili | Tallennetut kg/vrk auttaa arvioimaan materiaalin käyttöä ja vaihto- tai regenerointitiheyttä. | Seoskohtainen työskentelykyky, kosteus, lämpötila ja läpäisyraja |
| RTO | VOC-massa ja koostumus vaikuttavat lämmön vapautumiseen, apupolttoaineen tarpeeseen ja lämmönsäätöön. | Lämmitysarvo, pitoisuushuiput, tulolämpötila, käyttötunnit ja lämmön talteenotto |
| Lauhdutin | Talteen otettava massa vaikuttaa lauhteen nopeuteen ja liuottimen talteenoton arvoon. | Höyry-neste-käyttäytyminen, jäähdytysolosuhteet, vesipitoisuus ja liuotinseos |
| Pesuri | Imeytynyt massa vaikuttaa nestekiertoon, reagenssin käyttöön ja puhalluskuormitukseen. | Liukoisuus, reaktiokemia, kaasu-neste-tasapaino ja jätevesikapasiteetti |
| Konsentraattori ja hapetin | Massatasapainon tulisi sulkeutua adsorption, desorption ja lopullisen tuhoutumisen suhteen. | Konsentraatiosuhde, desorptiovirtaus, välineiden yhteensopivuus ja huippukuorma |
Lueteollinen VOC-käsittelyopastäydellinen teknologialista. Kahden yleisen vaihtoehdon kohdallaRTO vs. aktiivihiiliopasselittää, kuinka ilmavirta, lastaus ja käyttöaikataulu muuttavat elinkaarikustannuksia.

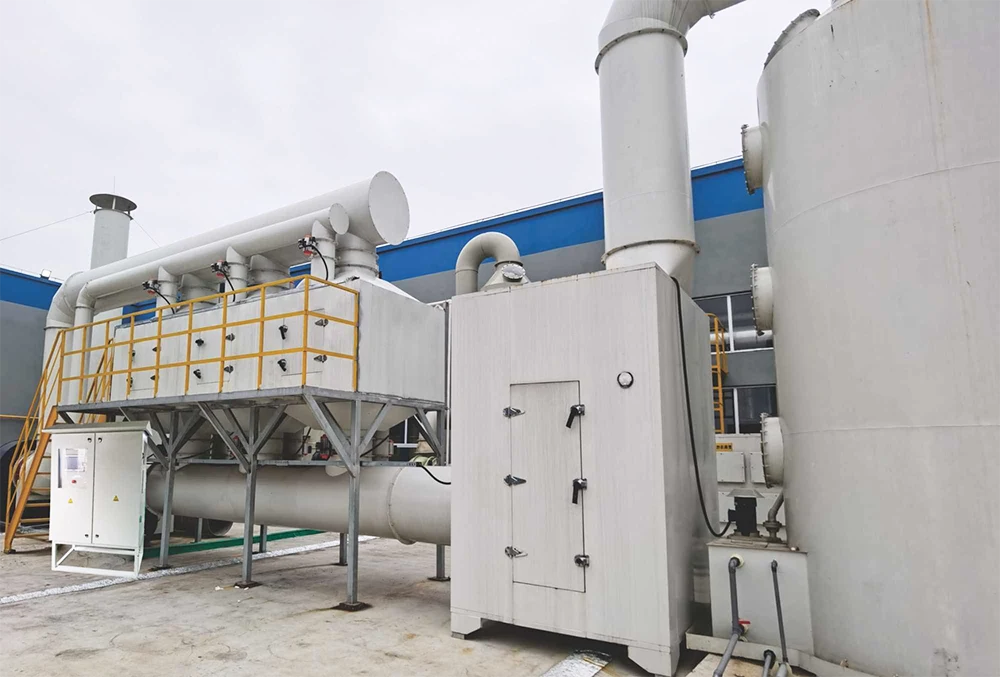

Hiilidioksidihankkeita tulisi jatkaaaktiivihiilen läpimurto- ja vaihto-opas. Lämpöprojektit voivat käyttääRTO:n toimintaperiaateopasyhdistää VOC-kuormituksen lämmön talteenottoon ja valvontaan.
Rakenna mittaussuunnitelma, joka edustaa tuotantoa
Laskelma on vain niin hyvä kuin sen takana olevat mittaukset. Kirjaa ylös käynnistys, normaali tuotanto, suurin suoritusteho, tuotteen vaihto, puhdistus ja sammutus, kun nämä tilat vaikuttavat päästöihin. Erätehtaiden tulisi siepata lyhyitä huippuja sen sijaan, että luottaisivat vain työvuoron keskiarvoon.
EPA-menetelmää 2 ja siihen liittyviä menetelmiä käytetään piipun tai kanavan kaasun nopeuden ja tilavuusvirtauksen mittauksiin. EPA huomauttaa, että menetelmän 2 virtaustuloksia käytetään epäpuhtausmittauksissa epäpuhtauspäästöjen määrittämiseen. Virastonjulkaistu testimenetelmäindeksiluetellaan sovellettavat virtaus-, kosteus-, happi- ja orgaanisten yhdisteiden menetelmät.
Hyödyllinen mittaustietue sisältää:
- Näytteenottopaikka ja testausmenetelmä
- Tuotantolinja, tuote, suorituskyky ja toimintatila
- Ilmavirta, lämpötila, paine, kosteus ja happi
- Tulo- ja ulostulopitoisuudet raportointivastineen kanssa
- Jokaisen lenkin alkamis- ja päättymisaika
- Ohjausjärjestelmän asetusarvot ja hälytykset ajon aikana
- Mikä tahansa ohitus, vuoto, huolto tai epänormaali tila
VOC-käsittelyn RFQ-tietojen tarkistuslista
- Normaali, pienin ja suurin ilmavirta todellisella tai vakioperusteella
- Normaali ja huippu VOC-pitoisuus märkä/kuiva ja raportoinnin perusteella
- Yhdistelmäluettelo, likimääräiset jakeet ja turvallisuustiedot
- Laskettu normaali ja huippu VOC-massakuormitus kg/h
- Lämpötila, kosteus, happi, paine ja muut epäpuhtaudet
- Päivittäiset ja vuosittaiset käyttötunnit tuotantotapauksen mukaan
- Vaadittu ulostulopitoisuus, massaraja tai poistoteho
- Kaappaa tehokkuustiedot konepellille tai kotelolle
- Sovellettava testimenetelmä, keskiarvojakso ja lupaehdot
- Tulevaisuuden tuotannon laajennus ja uskottavia häiriöitä
Tarvitsetko VOC-kuormituksen tarkastelua ennen laitteen valintaa?
DeFa Environmental Equipment -tarvikkeetteollisuuden jätekaasujen käsittelylaitteet. Lähetä mitattu ilmavirta, pitoisuusprofiili, yhdisteluettelo, kaasuolosuhteet, käyttöaikataulu ja ulostulotarve. Suunnittelutiimi voi vertailla hoitokonsepteja käyttämällä yhtä yhtenäistä massatasepohjaa.
Usein kysytyt kysymykset
Miten muunnan mg/m³:ksi kg/h?
Kerro pitoisuus mg/m³ ilmavirralla m³/h ja jaa sitten 1 000 000:lla. Varmista, että molemmat arvot käyttävät yhteensopivia todellisia tai standardeja, märkiä tai kuivia olosuhteita.
Voinko laskea VOC-poistotehokkuuden pelkästä pitoisuudesta?
Vain kun tulo- ja poistovirtaukset ja raportointiperusteet ovat samat. Muussa tapauksessa laske tulo- ja ulostulon massanopeudet erikseen ja vertaa niitä.
Ovatko m³/h ja Nm³/h keskenään vaihdettavissa?
Nro m³/h kuvaa yleisesti kaasua todellisissa käyttöolosuhteissa, kun taas Nm³/h viittaa ilmoitettuihin normaaleihin olosuhteisiin. Tarkka vertailulämpötila ja -paine on tunnistettava ennen muuntamista.
Miksi yleinen VOC-hallinta on alhaisempi kuin laitteen tehokkuus?
Laite käsittelee vain talteenotetut päästöt. Kokonaissuorituskyky yhdistää talteenottotehokkuuden ohjauslaitteen tehokkuuteen, joten hupussa tai kotelossa häviöt vähentävät koko tuotantolähteen tulosta.
