Suorakulmainen ilmanmäärän säätöpelti

Suorakaiteen muotoisia DeFa-ilmamäärän säätöpeltejä käytetään säätämään ilmavirtaa neliömäisissä ja suorakaiteen muotoisissa kanavajärjestelmissä. Tuotevalikoima kattaa sekä manuaaliset että moottoroidut versiot, joiden vakiokoot vaihtelevat 100×100 mm – 1000×1000 mm. Mukautetut mitat, laippatyypit ja pintakäsittelyt voidaan toimittaa projektin vaatimusten mukaan. Nämä vaimentimet valmistaa Shengyuan Technology DeFa-brändillä, yhtiöllä on yli 20 vuoden kokemus ympäristönhallintalaitteista ja suurjännitejärjestelmistä.

Pellit soveltuvat ilman tasapainotukseen, vyöhykeohjaukseen ja ilmavirran säätöön LVI-järjestelmissä, puhdastiloissa ja teollisuuden ilmanvaihdossa. Materiaalivaihtoehtoja ovat hiiliteräs, 201 ruostumaton teräs, 304 ruostumaton teräs ja 316 ruostumaton teräs, joten tuote sopii erilaisiin asennusympäristöihin ja korroosionkestävyystarpeisiin.

Yleiset tiedot

Vakiokoon saatavuus

Seuraavassa taulukossa on lueteltu tavallisesti varastossa olevat suorakaiteen mitat. Muita kokoja voidaan valmistaa pyynnöstä. Mitat ilmaistaan ​​leveys × korkeus millimetreinä.

Huomautus: Yllä oleva luettelo kuvastaa tyypillistä tuotantokapasiteettia. Jos mittoja ei ole listattu, ota yhteyttä tekniseen tiimiimme ja kerro tarvittava leveys ja korkeus. Suuret koot saattavat vaatia vahvistettuja teriä ja suuremman vääntömomentin toimilaitteita.

Materiaalin valinta

• Hiiliteräs:Taloudellinen vaihtoehto yleiseen sisäilmanvaihtoon. Galvanoitu tai jauhemaalattu pinta antaa peruskorroosiosuojan.
• 201 ruostumaton teräs:Soveltuu lievästi syövyttäviin ympäristöihin, kuten keittiöön tai yleiseen teollisuuspoistoon, jossa on kohtalainen kosteus.
• 304 ruostumaton teräs:Suositellaan kosteisiin, rannikko- tai elintarviketeollisuuden ympäristöihin, joissa tarvitaan hyvää korroosionkestävyyttä.
• 316 ruostumaton teräs:Käytetään kemiallisissa savunpoistossa, laboratorioiden ilmanvaihdossa ja merisovelluksissa, joissa vaaditaan kestävyyttä klorideja ja aggressiivisia kemikaaleja vastaan.

Ohjausasetukset

Manuaaliset vaimentimet

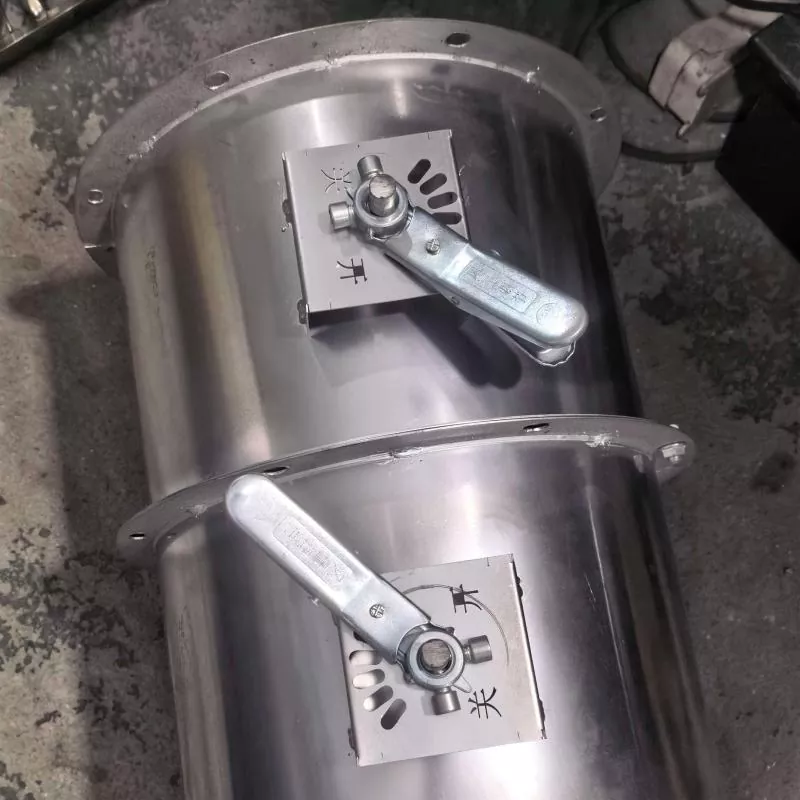

Manuaaliset versiot on varustettu lukittavalla kvadranttikahvalla tai käsipyörällä. Kahvan asento osoittaa terän kulman ja se voidaan lukita säädön jälkeen. Manuaalisia vaimentimia käytetään tyypillisesti järjestelmän käyttöönoton yhteydessä tai paikoissa, joissa ilmavirran muutokset ovat harvinaisia.

Moottoroidut vaimentimet

Sähkötoimilaitteet on asennettu suoraan pellin akseliin automaattista ilmavirran säätöä varten. Moduloivat toimilaitteet hyväksyvät 0-10V tai 4-20mA signaalit, jolloin pelti pystyy reagoimaan kiinteistönhallintajärjestelmän komentoihin. Saatavilla on myös kaksiasentoisia toimilaitteita yksinkertaista auki- ja kiinnihuoltoa varten.

Yhdistetty manuaalinen ja moottoroitu

Joissakin toimilaitemalleissa on manuaalinen ohitustoiminto. Tämä mahdollistaa paikallisen käytön käyttöönoton tai sähkökatkon aikana. Yhdistetty kokoonpano on hyödyllinen huoltoon ja hätäsäätöön.

Rakennusominaisuudet

• Terän muotoilu:Pienemmille kooille noin 300×300 mm asti käytetään yhtä terää. Suuremmat koot käyttävät moniteräistä rakennetta vähentämään siipien taipumista ja parantamaan ilmavirran tasaisuutta.
• Akselin tuki:Itsevoitelevat nailon- tai pronssilaakerit vähentävät kitkaa ja poistavat säännöllisen voitelun tarpeen.
• Tiivistys:Terän reunatiivisteet ja rungon tiivisteet minimoivat ilmavuodon suljetussa asennossa. Vuotoluokka voidaan valita projektin vaatimusten perusteella.
• Pintakäsittely:Hiiliteräsversiot voidaan galvanoida, maalata tai pulverimaalata. Ruostumattomasta teräksestä valmistetut versiot toimitetaan luonnollisella tai harjatulla viimeistelyllä.

Asennusohjeet

• Asenna suoraan kanavaosaan. Suora kulku 2–3 kanavan halkaisijalla ennen ja jälkeen pellin takaa vakaan ilmavirran ja tarkan ohjauksen.
• Jätä manuaalisille vaimentimille tilaa kahvan liikettä ja asennon lukemista varten.
• Moottoroiduille pelleille varmista toimilaitteen pyörimissuunta ennen lopullista sähköliitäntää.
• Käytä joustavia liitoksia, joissa kanavan tärinä voi siirtyä peltiin.
• Laipallisissa malleissa, kiristä pultit tasaisesti estääksesi rungon vääntymisen ja tiivisteen vuotamisen.

Huolto ja tarkastus

• Neljännesvuosittain:Tarkista terän liike ja puhdista pöly tiivisteistä ja terien reunoista. Varmista, että asennon osoittimet vastaavat todellista terän kulmaa.
• Puolivuosittain:Tarkista laakereiden kuluminen ja toimilaitteen vääntömomentti. Kiristä löysät kiinnikkeet.
• Vuosittain:Suorita täysi iskutesti moottoroiduille versioille. Vaihda kuluneet tiivisteet, syöpyneet osat tai vanhentuneet toimilaitteen paristot tarvittaessa.

Usein kysytyt kysymykset

Voinko tilata suorakaiteen muotoisen vaimentimen kokoa, jota ei ole mainittu taulukossa?

Kyllä. Mukautetut mitat ovat saatavilla. Ilmoita tarkka leveys ja korkeus sekä mahdolliset laipan tyyppiä tai materiaalia koskevat erityisvaatimukset. Suunnittelutiimimme vahvistaa toteutettavuuden ja antaa tarjouksen.

Miten valitsen manuaalisen ja moottoroidun ohjauksen välillä?

Manuaaliset pellit soveltuvat kiinteään tasapainotukseen, jossa säädöt tehdään vain käyttöönoton yhteydessä. Moottoroituja peltiä tarvitaan, kun ilmavirran täytyy muuttua automaattisesti antureiden tai kiinteistönhallintajärjestelmän perusteella. Jos olet epävarma, voimme auttaa arvioimaan projektisi ohjauslogiikkaa.

Mikä materiaali minun pitäisi valita keittiön pakojärjestelmään?

Keittiön pakoputkeen, jossa on korkea kosteus ja öljyhöyry, suositellaan tavallisesti 304 ruostumatonta terästä. Se kestää korroosiota ja on helppo puhdistaa. Erittäin aggressiiviseen kemialliseen pakokaasuun 316 ruostumaton teräs on parempi valinta.

Mitä tietoja tarjoukseen tarvitaan?

Ilmoita pellin mitat, materiaali, ohjaustapa (manuaalinen tai moottoroitu), toimilaitteen jännite ja signaalityyppi sekä vaadittu vuotoluokka. Jos tarvitset mukautettuja laippoja, liitä mukaan laippastandardi tai piirustus.

Sopiiko pelti ulko- tai kattoasennuksiin?

Kyllä. Valitse ruostumattomasta teräksestä valmistettu runko ja toimilaite, jonka suojausluokka on IP54 tai korkeampi. Sääsuojusta toimilaitteen päälle suositellaan myös käyttöiän pidentämiseksi.

Mikä on tyypillinen toimitusaika vakio- ja mukautetuille kokoille?

Vakiokoot ovat usein saatavilla 7-15 työpäivän sisällä. Mukautetut koot ja erikoismateriaalit voivat kestää kauemmin tilausmäärästä ja nykyisestä tuotantoaikataulusta riippuen. Toimitamme toimitusarvion jokaisen tarjouksen yhteydessä.

Tietoja Shengyuan Technologysta

Shengyuan Technology (DeFa-tuotemerkki) on toiminut ympäristönhallintalaitteiden ja suurjännitesähköjärjestelmien alalla yli 20 vuoden ajan. Yhtiön tuotantoalueeseen kuuluvat pellit, ilmanpuhdistusmoduulit ja suurjännitegeneraattorit, jotka palvelevat asiakkaita Pohjois-Amerikassa, Euroopassa ja Aasiassa. Suorakaiteen muotoiset ilmamäärän säätöpellit valmistetaan dokumentoidun laadunhallintajärjestelmän alaisina, ja mittojen, materiaalin jäljitettävyyden ja toimilaitteiden toimintatestit on suoritettu ennen toimitusta.
