Älykäs puhdistusvirtalähde ja ohjausjärjestelmäkokoonpano

DeFa Intelligent Purification Power Supply and Control System Assembly on integroitu ohjaus- ja virtalähde Shengyuan Technologyn käynnistämä alusta teollisuuden jätekaasujen käsittelyprojekteille. Se integroi erittäin hyvin a korkeataajuinen, korkeajännitegeneraattori, Siemens PLC älykäs ohjausyksikkö, monikerroksinen turvasuojalogiikka, IoT-etäohjausominaisuudet ja lisälaitteiden hallintaliitännät. Järjestelmä tarjoaa luotettavan, älykäs ja turvallinen virtalähde ja toiminnanhallinta sähköstaattiseen, plasma- ja hybridipuhdistukseen varusteita. Se on suunniteltu yksinkertaistamaan asennusta ja huoltoa, vähentämään riippuvuutta manuaalisesta työstä ja eliminoimaan operatiiviset riskit niiden lähteellä ennakoivien turvamekanismien avulla.

Ydinarkkitehtuuri ja toiminnalliset moduulit

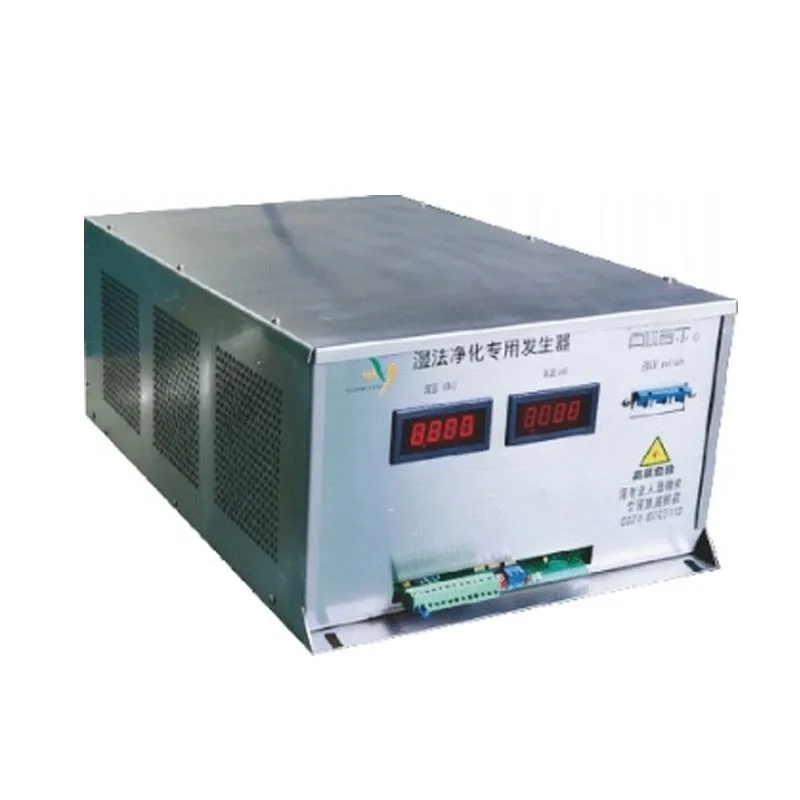

1. Integroitu korkeataajuinen, korkeajännitegeneraattori

Siinä on kompakti, täysin toimiva, integroitu korkeataajuusrakenne. Perinteiseen linjataajuustehoon verrattuna tarvikkeita, korkeataajuinen lähtö lisää merkittävästi tehokkaiden purkausten määrää jaksoa kohden, mikä tehostaa puhdistusteho yli 10 %. Kaikki toimintaparametrit asetetaan ja hallitaan PLC-ohjelmalla, mikä mahdollistaa "plug-and-play" -käynnistys: tehtaalla esiasetetut parametrit eliminoivat tarpeen toistuvaan paikan päällä tapahtuvaan viritykseen erikoistuneiden toimesta insinöörejä. Käytön aikana järjestelmä säätää automaattisesti lähtöominaisuuksia reaaliaikaisten olosuhteiden perusteella, estää toiminnan vaihteluista johtuvat toistuvat seisokit ja varmistaa jatkuvan, vakaan laitteiden suorituskyvyn.

2. Siemens PLC Intelligent Control Core

Siemens PLC:hen keskitetty älykäs puhdistusvirtalähde- ja ohjausjärjestelmäkokoonpano sisältää ohjauksen Shengyuan Technologyn optimoimia algoritmeja, jotka perustuvat kahden vuosikymmenen suunnittelutietoihin. Kaikki järjestelmän toiminnot - alkaen korkeajännitelähtö, puhaltimen nopeuden säätö ja puhdistusjaksot turvalukitusjärjestelmiin – on integroitu yhtenäiseksi ohjauslogiikka. Järjestelmässä on kaksi toimintatilaa (automaattinen ja manuaalinen): automaattitilassa, joustava ohjaus teknologian avulla generaattori voi mukautua monimutkaisiin, vaihteleviin savukaasuolosuhteisiin; manuaalisessa tilassa, huolto henkilökunta voi tehdä tarkkoja säätöjä paikan päällä olevien vaatimusten perusteella. Järjestelmälokit tallentavat automaattisesti jokaisen parametrin muutos ja käyttötapahtuma, mikä helpottaa jäljitettävyyttä ja diagnostiikkaa.

3. Kolmikerroksinen aktiivinen palontorjuntajärjestelmä

Turvallisuus on DeFa-ohjauskokoonpanon suunnittelun ohjaava periaate; järjestelmä muodostaa kolmiportaisen tulipalon ulkopuolelta toimiva esto- ja suojamekanismi:

Tason 1 suojaus – etupään vaarantunnistus: Kun tulokanavaan asennetut kipinäntunnistusanturit havaitsevat kipinöitä tai korkean lämpötilan hiukkasia savukaasussa, PLC laukaisee välittömästi järjestelmän sammutuksen ja voi laukaista tulipalon sprinklerit tai sulkuventtiilit, jotka pysäyttävät vaaran ennen kuin se saavuttaa laitteen.

Tason 2 suojaus – Ohjelmaloginen suojaus: Virran, lämpötilan ja paineen ennalta asetettujen kynnysarvojen käyttäminen vaihteluiden vuoksi järjestelmä tarkkailee jatkuvasti epänormaalia purkausta tai paikallisen ylikuumenemisen suuntauksia. Jos a kynnys laukeaa, järjestelmä vähentää automaattisesti lähtötehoa tai katkaisee korkean jännitteen potentiaalin estämiseksi vaaraa levitä avotuleksi.

Tason 3 suojaus – generaattorin itseturvallisuuden valvonta: suurjännitegeneraattori suorittaa reaaliaikaisia itsetarkistuksia valokaari, oikosulut ja ylikuormitukset sekä käynnistyksen että käytön aikana. Jos jokin toimintaparametri poikkeaa turvallisella alueella, generaattori katkaisee välittömästi tehon ja ilmoittaa viasta; toiminta voi jatkua vain kerran olosuhteet palautuvat normaaliksi ja järjestelmä vahvistaa tilan.

Useat suojatoimenpiteet varmistavat, että laitteet ovat hallinnassa ennen kuin tulipalo voi edes syttyä, mikä tekee siitä erityisen sopii palavia komponentteja sisältävien teollisuuden pakokaasujen käsittelyyn.

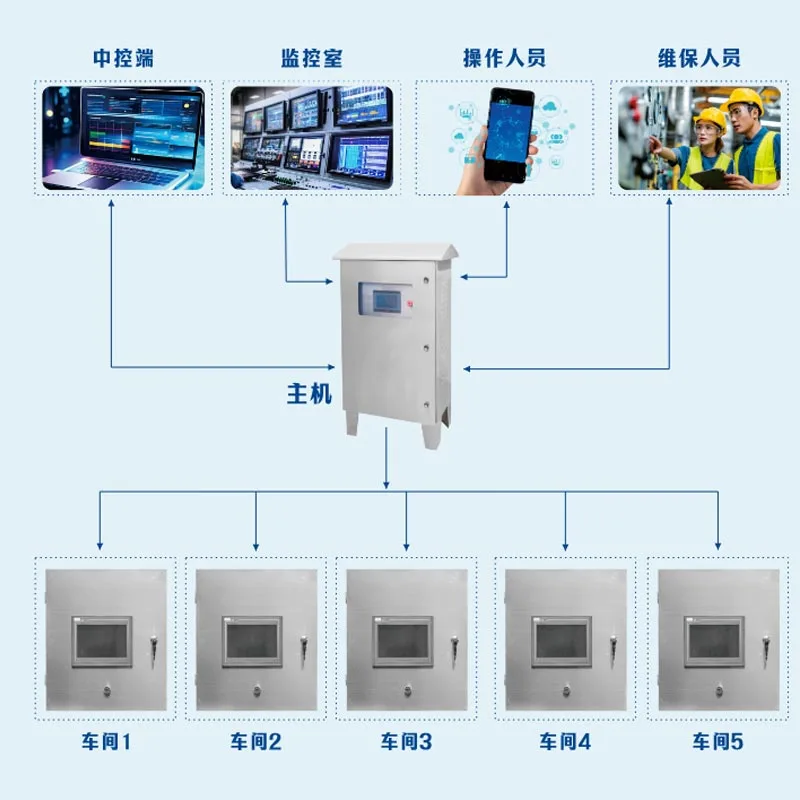

4. IoT ja monipisteohjausjärjestelmä

Älykäs puhdistusvirtalähde- ja ohjausjärjestelmäkokoonpano on vakiona IoT-viestinnän kanssa käyttöliittymä, joka tukee erilaisia etähallintamenetelmiä:

• Remote App Control: Käyttäjät voivat valvoa laitteiden tilaa, vastaanottaa vikahälytyksiä ja suorittaa virran päälle/pois tai parametrien säädöt milloin tahansa ja missä tahansa mobiilisovelluksen kautta, mikä vähentää merkittävästi rutiinitarkastuskustannuksia.

• Keskitetty hallinta (HMI/Central Control Room): Sisältää kuituoptiset tai Ethernet-liitännät saumattomaan integrointi tehtaan DCS:ään tai keskusvalvomoihin, mikä mahdollistaa keskitetyn valvonnan ja tietojen kirjaamisen useille puhdistusyksiköt.

• Multi-Point/Split-Screen Control: Suuren mittakaavan kohteisiin voidaan asentaa ylimääräisiä ohjausnäyttöjä; nämä kommunikoi pääohjauskaapin kanssa Ethernetin tai kuituoptiikan kautta, mikä mahdollistaa paikallisohjauksen eri laitteilla paikat, joissa on reaaliaikainen tietojen synkronointi näytöillä.

• Synkronoitu etäkäynnistys/pysäytys: Tukee signaalin lukitusta siihen liittyvien laitteiden (kuten tuotantolinjan) kanssa puhaltimet) synkronoida puhdistusjärjestelmä tuotantoprosessin kanssa, jolloin vältetään energian tuhlausta tyhjäkäynnin aikana toimintaa.

5. Apulaitteiden ohjaus ja One Touch O&M

Järjestelmässä on ohjausliitännät lisälaitteita varten, kuten puhaltimia, puhdistuspumppuja ja suihkeita varten tornit – ylimääräisten ohjauskaappien tarve eliminoituu:

• Tuulettimen ohjaus: Tarjoaa lähdöt puhaltimen käynnistystä/pysähdystä ja nopeuden säätöä varten; tuulettimen nopeutta voidaan säätää kosketusnäyttö tai etäkäyttö, ja käynnistys-/pysäytyslogiikka on integroitu turvalukitusjärjestelmään.

• Automaattinen puhdistustoiminto: Puhdistuspumppu tukee ajoitettua puhdistusta ja keston asetuksia; olosuhteissa altis likaantumiselle (esim. korkea pöly tai öljysumu), tämä vähentää tehokkaasti manuaalisen puhdistuksen ja säilyttää vakaan puhdistustehokkuuden.

• Yhdistetyt lähdöt (esim. spray-tornit): Sisältää varatut kuivakosketinlähdöt liitettäväksi ulkoisiin laitteisiin, kuten suihkutornit ja venttiilit mahdollistavat loogisen koordinaation koko käsittelyjärjestelmässä.

• Yhden kosketuksen järjestelmän ohjaus: Käyttäjät painavat vain yhtä käynnistyspainiketta, ja järjestelmä aktivoi generaattorin, tuulettimen, puhdistusyksiköt ja muut laitteet esiasetetussa järjestyksessä; sammutus suoritetaan samalla tavalla yhdellä kosketuksella välttäen monimutkaiset monivaiheiset menettelyt ja toiminnallisten virheiden riski. Siivous- ja huoltotehtävät voivat myös olla suoritetaan automaattisesti yhden komennon tulon kautta.

Yleiskatsaus järjestelmän toiminnallisiin liitäntöihin

Tyypilliset sovellusskenaariot

● Teolliset VOC-puhdistusjärjestelmät (sähköstaattinen/plasma)
● Kaupalliset keittiön savunpuhdistusprojektit
● Hajunhallintaprojektit
● Monimutkaisten öljysumua, happosumua ja hiukkasia sisältävien pakokaasujen käsittely
● Keskisuurten ja suurten ympäristönsuojelulaitteiden tuki, jälkiasennus ja päivitys

FAQ

Voiko tämä järjestelmä ohjata suoraan sähköstaattisia tai plasmapuhdistuslaitteita?

Kyllä. Järjestelmässä on sisäänrakennettu korkeataajuinen, korkeajännitegeneraattori, joka on suunniteltu erityisesti sovelluksiin kuten sähköstaattinen saostus ja dielektrinen sulkupurkaus; lähtöparametreja voidaan sovittaa joustavasti kautta ohjelmointi erilaisiin puhdistussähkökenttien tai plasmareaktorien malleihin. Tarjoamme myös parametrien mukauttamista palvelut täyttävät erityiset kuormitusvaatimukset.

Onko totta, että suurjännitegeneraattori ei vaadi paikan päällä tapahtuvaa käyttöönottoa?

Kyllä. Generaattorissa on esiasennettu optimoidut perusparametrit, jotka perustuvat laajaan suunnittelukokemukseen; järjestelmä toimii automaattisesti, kun kuorma ja virtalähde on kytketty oikein paikan päällä. Se dynaamisesti säätyy savukaasujen lämpötilan, kosteuden ja pitoisuuden vaihteluiden perusteella, mikä poistaa tarpeen perinteisten laitteiden vaatimat usein manuaaliset parametrien säädöt. Manuaalinen tila ja myöhempi hienosäätö on tarvitaan vain erittäin epätavallisissa käyttöolosuhteissa tai käyttäjän tekemien erityisten säätöjen yhteydessä.

Kuinka luotettava kolmitasoinen palontorjuntajärjestelmä on?

Kolmitasoinen suojamekanismi muodostaa suljetun silmukan, joka ulottuu ulkoisen vaaran havaitsemisesta sisäiseen trendiin analyysi komponenttitason itsetarkistuksiin. Tason 1 suojaus käyttää fyysisiä antureita kipinöiden havaitsemiseen suoraan; Taso 2 luottaa turvakynnyksiin, joita valvotaan nopealla PLC-skannauksella; ja taso 3 sisältää laitteistotason suojauksen itse suurjännitevirtalähteen sisällä. Tämä kerrostettu arkkitehtuuri on validoitu sadoilla teolliset hankkeet, jotka vähentävät tehokkaasti palavia aineita sisältävien jätekaasujen käsittelyyn liittyviä riskejä komponentit.

Miten kaukosäätimen turvallisuus varmistetaan?

Järjestelmä hyödyntää teollisuustason viestintäprotokollia salatulla tiedonsiirrolla ja porrastetulla hallinnalla etäkäyttöoikeuksista. Kriittiset toiminnot, kuten hätäpysäytykset ja turvalukot, toimivat viestintälinkistä riippumatta varmistaen, että paikallinen turvallisuuslogiikka pysyy tehokkaana myös etänä viestintä katkeaa. Suosittelemme etätoimintojen käyttöä valvontaan ja rutiininomaisiin käynnistys-/pysäytystoimintoihin, priorisoimalla paikallisen logiikan kaikissa turvallisuuden kannalta kriittisissä toimissa.

Voiko se liittää olemassa olevaan keskusohjausjärjestelmäämme?

Kyllä. Järjestelmä tarjoaa standardinmukaiset Ethernet- ja kuituoptiset liitännät ja tukee teollisuusprotokollia, kuten Modbus TCP, joka helpottaa integrointia DCS-, SCADA- tai kolmannen osapuolen keskusohjausalustojen kanssa. Tekninen tiimimme voi arvioida ja kehittää mukautettuja ratkaisuja, jos erityisiä protokollia tarvitaan.

Mitä tapahtuu, jos järjestelmässä ilmenee toimintahäiriö, kun paikalla ei ole ammattitaitoista henkilökuntaa?

Järjestelmä sisältää sisäänrakennetun itsediagnostiikkatoiminnon; näytössä näkyvät selvästi vikakoodit ja kuvaukset, kun taas etäsovellus lähettää samanaikaisesti hälytysilmoituksia. Shengyuan Technologyn tekninen tukitiimi hyödyntää etäkäyttöominaisuuksia analysoidakseen suoraan järjestelmälokeja ja reaaliaikaisia parametreja ohjaten paikan päällä oleva henkilökunta vianetsinnän kautta; näin ollen useimmat ongelmat voidaan ratkaista ilman paikan päällä asiantuntijan käynti.

Valmistajan tekninen tausta

Shengyuan Technologylla (DeFa-tuotemerkki) on yli kahden vuosikymmenen tekninen asiantuntemus ympäristön kunnostamisesta ja ilmasta puhdistus, joka on erikoistunut korkeajännitevirtalähteiden, plasmasovellusten ja älykkäät ohjausjärjestelmät. Ydinosaamisalueemme kattaa esimerkiksi suuritehoiset sähköstaattiset yksiköt, VOC-päästöjen vähentäminen ja hajuntorjunta, jonka tuotteet palvelevat Pohjois-Amerikan, Länsi-Euroopan ja Kaakkois-Aasian markkinoita. Rakennettu päälle DeFa-ohjausjärjestelmät on suunniteltu tietopohjaisiin algoritmeihin ja jotka on suunniteltu keskittymään vakauteen ja turvallisuuteen tarjota luotettavia ydinohjaus- ja virtalähderatkaisuja ympäristölaitteiden integroijille maailmanlaajuisesti.
