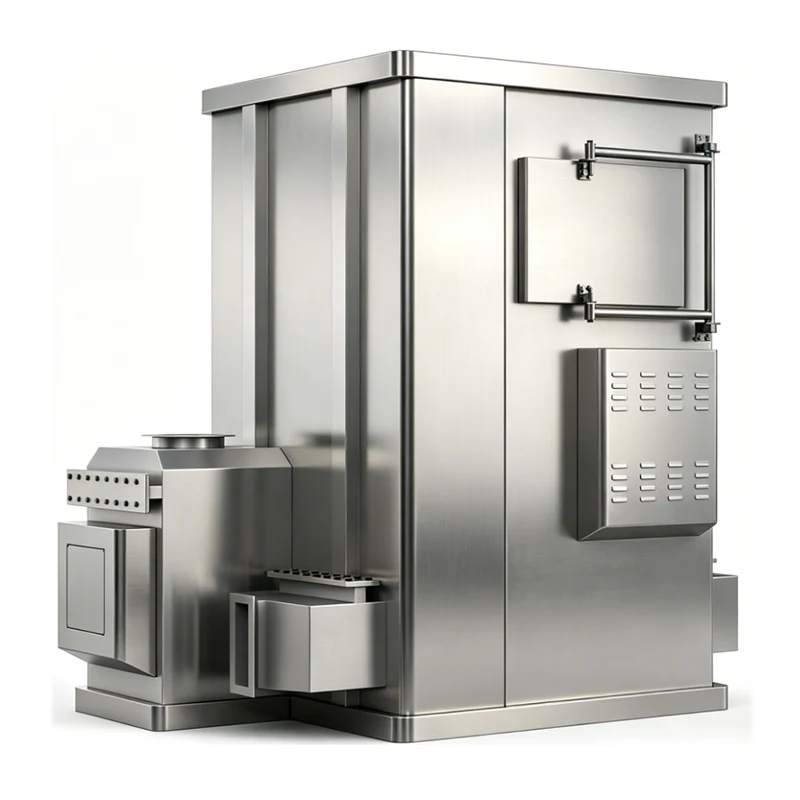

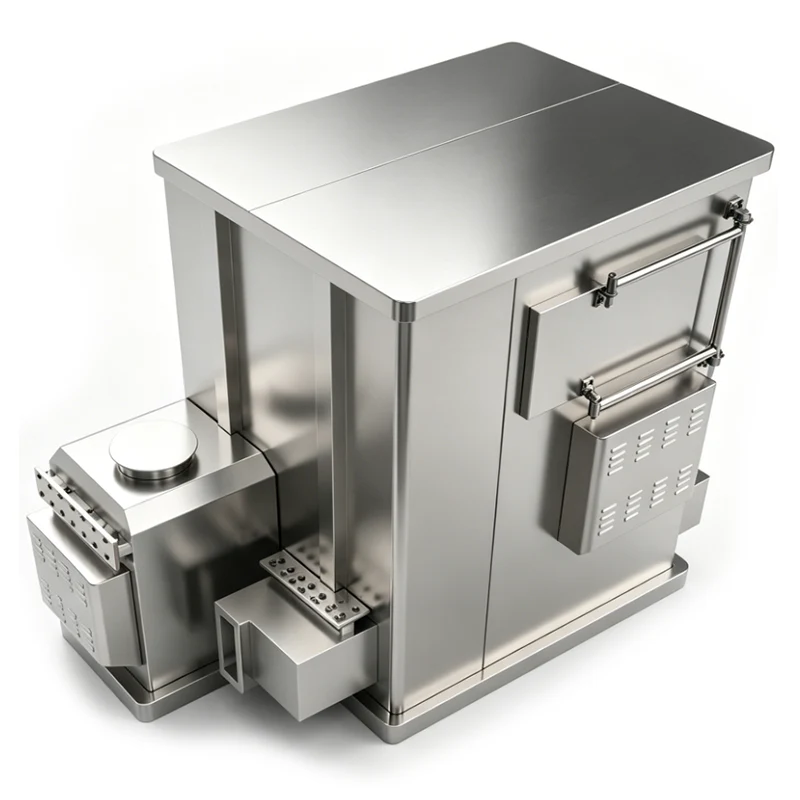

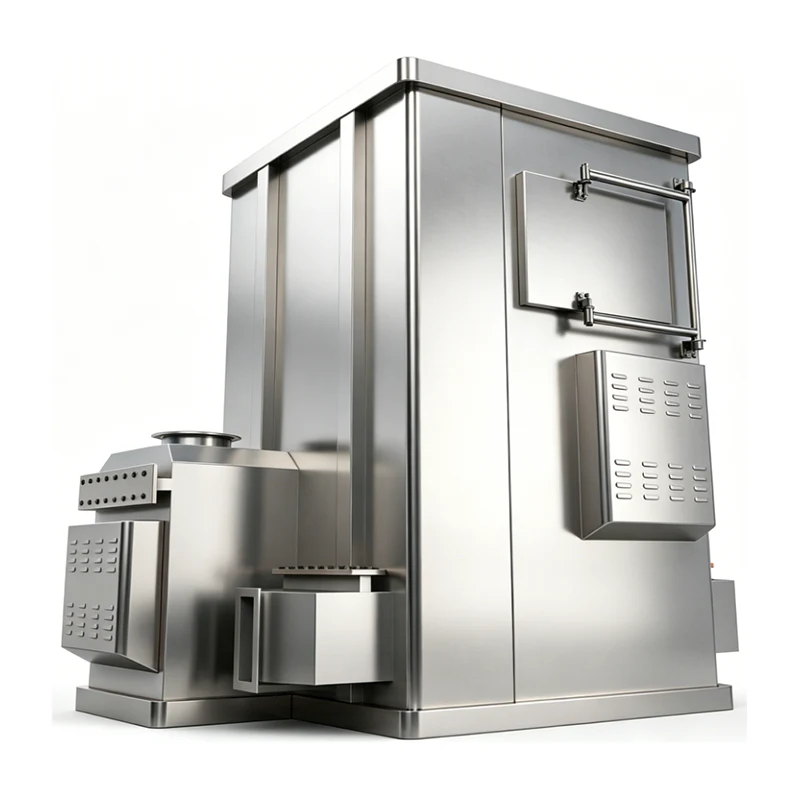

Kaksivaiheinen lämmönvaihto-CO-hapetusuuni

Defaee-kaksivaiheinen lämmönvaihto-CO-hapetusuuni on integroitu ympäristönsuojelu- ja energiansäästöjärjestelmä, jossa yhdistyvät hiilidioksidin katalyyttinen hapetus, kaksivaiheinen erittäin tehokas lämmön talteenotto, matalapaineinen maakaasun poltto ja älykäs ohjaus. Se on suunniteltu CO-pitoiseen teollisuuden pakokaasujen puhdistukseen ja hukkalämmön talteenottoon metallurgiassa, kemianteollisuudessa, rakennusmateriaaleissa ja niihin liittyvillä aloilla.

DeFa Environmental Equipment (Ningbo) Co., Ltd.:n kehittämä – teknologiavetoinen valmistaja, jolla on yli 20 vuoden kokemus suurjännitevirtalähteistä, plasmajärjestelmistä ja VOC-päästöjen vähentämisestä – tämä uuni käyttää kaksivaiheista levylämmönvaihtorakennetta lämpöenergian talteenottamiseksi korkean lämpötilan savukaasuista porrastetusti. Samalla kun se saavuttaa vaarattoman hiilimonoksidin hapettumisen, se tuottaa samanaikaisesti tehokkaan lämpöenergian käytön. Suunnittelussa etusijalla ovat ympäristöystävällisyys, energiankulutuksen vähentäminen ja vakaa pitkäaikainen toiminta.

Toimintaperiaate

1. CO:n katalyyttinen hapetus

Esikäsittelyn (pölynpoisto ja palonsammutus) jälkeen CO-pitoinen teollisuuspakokaasu tulee uunin reaktiokammioon. Jalometallikatalyyttien (platina-palladium) vaikutuksesta katalyyttinen hapetusreaktio tapahtuu suhteellisen alhaisessa lämpötilassa 450–480 °C, jolloin myrkyllinen CO muuttuu myrkyttömäksi CO₂:ksi.

Reaktio: 2CO + O₂ → 2CO₂ (katalyytti, 450-480 °C)

Tämä liekkitön prosessi parantaa käyttöturvallisuutta ja voi samanaikaisesti hajottaa pakokaasuvirrassa olevia pieniä haihtuvia orgaanisia yhdisteitä (VOC), mikä auttaa käyttäjiä täyttämään kansalliset ja kansainväliset päästövaatimukset.

2. Kaksivaiheinen lämmönvaihto

Sisäänrakennetut kaksivaiheiset levylämmönvaihtimet käyttävät porrastettua jäähdytys- ja gradienttilämmönvaihtorakennetta, joka maksimoi hukkalämmön talteenoton reaktion jälkeisistä korkean lämpötilan savukaasuista:

1. Ensimmäisen vaiheen lämmönvaihto:Korkean lämpötilan savukaasut noin 480 °C:ssa tulevat ensimmäisen vaiheen levylämmönvaihtimeen siirtäen lämpöä vastavirtaan tulevaan matalalämpöiseen pakokaasuun. Savukaasujen lämpötila laskee 240–260 °C:een, kun taas tulokaasu esilämmitetään 200–220 °C:seen, mikä vähentää myöhempään lämmitykseen tarvittavaa maakaasun energiankulutusta.
2. Toisen vaiheen lämmönvaihto:Esijäähdytetty savukaasu menee sitten toisen vaiheen lämmönvaihtimeen, jossa se edelleen siirtää lämpöä raittiiseen ilmaan tai muuhun matalalämpöiseen väliaineeseen. Savukaasujen lämpötila lasketaan alle 120°C:een, jolloin hukkalämmön talteenottoaste on yli 75 %, mikä on huomattavasti korkeampi kuin yksivaiheisissa malleissa.
3. Lämpötilan säätö:Lämmönvaihdon jälkeen kolme ilmapeltisarjaa moduloivat tarkasti savukaasua ylläpitäen vakaan noin 80 °C:n poistolämpötilan, mikä välttää laitteiden rasituksen tai liiallisen lämpötilan aiheuttaman lämpösaasteen.

3. Matalapaineinen maakaasun poltto

Järjestelmässä on matalapaineinen maakaasun polttoyksikkö, jonka kaasun syöttöpaine on säädetty arvoon 0,02–0,05 MPa vastaamaan tyypillisiä teollisuuden matalapaineisia kaasuolosuhteita. Paineenalennusventtiilin, suodattimen ja virtausmittarin kautta tapahtuvan tarkan annostelun jälkeen maakaasu tulee polttimeen, sekoittuu perusteellisesti palamisilman kanssa ja palaa alhaisessa lämpötilassa uunin sisällä, jolloin se tuottaa vakaata lämpöä katalyyttiselle reaktiolle.

Matalapaineinen polttorakenne eliminoi korkeapainejärjestelmiin liittyvät turvallisuusriskit. Polttotehokkuus ylittää 99 %, kun taas savukaasujen NOₓ- ja CO-päästöpitoisuudet pysyvät selvästi yleisten säädösten alapuolella. Käyttökustannukset ovat tyypillisesti 30–40 % alhaisemmat kuin vastaavissa sähkölämmitysratkaisuissa.

Ydinlaitteiston rakenne

1. Uunin kokoonpano

Uunin runko on rakennettu kaksikerroksisella rakenteella: korkean lämpötilan kestävä hiiliteräs vuorattu alumiinisilikaattieristekerroksella. Sisäkuori kestää jopa 600°C lämpötiloja, kun taas ulkopinnan lämpötila pidetään ≤50°C:ssa lämpöhäviön minimoimiseksi. Uuni on jaettu viiteen toiminnalliseen osaan - tulo-, esilämmitys-, katalyyttinen reaktio-, kaksivaiheinen lämmönvaihto- ja poisto-osa - ja se on integroitu hitsattu erinomaisen tiivistyksen saavuttamiseksi. Sisäänrakennettu paineenalennusportti tarjoaa automaattisen ylipainesuojan.

2. Kaksivaiheinen lämmönvaihtomoduuli

Lämmöntalteenottojärjestelmän ydin koostuu kahdesta korkean hyötysuhteen levylämmönvaihtimista, jotka on valmistettu ruostumattomasta 304-teräksestä ja tarjoavat korkean lämpötilan kestävyyden, korroosionkestävyyden ja luotettavan lämmönsiirtokyvyn. Vaihtimet on järjestetty sarjaan väliohjainlevyjen kanssa savukaasujen tasaisen jakautumisen varmistamiseksi. Optimoitu levyväli pienentää savukaasun vastusta ja puhaltimen energiankulutusta. Moduuli on suunniteltu helposti purettavaksi ja puhdistettavaksi, ja se ottaa vastaan ​​pölyä sisältäviä pakokaasuvirtoja.

3. Matalapaineinen maakaasun polttojärjestelmä

Tämä osajärjestelmä sisältää maakaasuputket, matalapaineisen paineenalennusventtiilin, kaasusuodattimen, virtauksen säätöventtiilin, polttimen, sytytyslaitteen ja liekinilmaisimen. Paineenalennusventtiili stabiloi kaasun paineen arvoon 0,02–0,05 MPa, kun taas virtausventtiili mahdollistaa tarkan polttoaineen annostuksen. Huokoinen ruiskupoltin varmistaa kaasun ja ilman perusteellisen sekoittumisen. Automaattinen sytytyslaite ja reaaliaikainen liekinilmaisin katkaisivat välittömästi kaasun syötön liekin sattuessa vuotojen estämiseksi.

4. Katalyyttinen reaktiojärjestelmä

Järjestelmä sisältää katalyyttipedin, joka perustuu hunajakennokeraamiseen alustaan, joka on ladattu platina-palladiumjalometallikatalyyteillä ja jolle on tunnusomaista myrkytyksenestoominaisuudet, kestävyys korkeissa lämpötiloissa ja tyypillinen 2–3 vuoden käyttöikä. Uuniin on asennettu vähintään viisi lämpötila-anturia, jotka valvovat kriittisiä lämpötilapisteitä reaaliajassa ja ohjaavat tarkasti reaktiolämpötilaa 450–480 °C:n ikkunassa. Tämä varmistaa ≥ 99 %:n CO-konversioprosentin.

5. Älykäs ohjausjärjestelmä

PLC-pohjainen ohjausjärjestelmä, jossa on kosketusnäytöllinen käyttöliittymä, yhdistää lämpötilan säädön, paineenvalvonnan, kaasun turvalukitukset, vikahälytykset ja tietojen tallennuksen. Se tukee täysin automaattista toimintaa yhden painikkeen käynnistys-/pysäytyspainikkeella sekä kaasuvirtauksen ja pellin avaamisen automaattisella säädöllä. Järjestelmä tarkkailee jatkuvasti paine-eroa, kaasun painetta ja liekin tilaa; havaitessaan poikkeavuuden, se laukaisee automaattiset hälytykset ja sammutusjaksot. Myös etävalvonta- ja tiedonsiirtotoimintoja tuetaan. Ohjausalgoritmeja on jalostettu DeFan kahden vuosikymmenen kenttätiedon avulla, mikä parantaa vakautta ja vähentää manuaalisten toimenpiteiden tarvetta.

6. Turva-apujärjestelmä

• Palonsammuttimet ja pölynkerääjäteristä tuotantolinja sekä sisään- että ulostulossa käsittelylaitteista ja kerää hiukkaset estäen takaiskun ja tukkeutumisen.
• Paineenalennusporttireaktiokammion päällä oleva räjähdyssuojattu kalvo vapauttaa paineen automaattisesti ylipainetilanteissa.
• Luotettava maadoitusmetallikotelon maadoitusvastus ≤4Ω estää staattisen sähkön kertymisen ja sähköiskuvaaran.

Tärkeimmät suorituskyvyn edut

1. Korkea puhdistusteho ja vaatimustenmukainen päästö

CO:n katalyyttinen muunnosnopeus saavuttaa ≥ 99 % ja CO-päästöpitoisuus tyypillisesti ≤50 mg/m³. VOC-poisto saavutetaan samanaikaisesti. Matalapaineinen maakaasupolttojärjestelmä tuottaa NOₓ-päästöt ≤100 mg/m³ ilman mustaa savua tai hajua. Suorituskyky validoidaan normaaleissa teollisissa olosuhteissa, ja se on linjassa esimerkiksi teollisuusuuneista peräisin olevia ilmansaasteita koskevien määräysten kanssa.

2. Ylivoimainen hukkalämmön talteenotto ja energiansäästö

Kaksivaiheinen levylämmönvaihtorakenne saavuttaa hukkalämmön talteenottonopeuden ≥75 %, mikä vähentää maakaasun kulutusta 20 %–25 % verrattuna yksivaiheisiin lämmönvaihtokokoonpanoihin. Savukaasujen poistolämpötila pidetään ≤120°C:ssa. Talteen otettua lämpöä voidaan käyttää tulokaasun esilämmitykseen, kuuman veden syöttöön tai kiinteistön lämmitykseen, mikä mahdollistaa energian kaskadikäytön.

3. Matalapainekäyttö ja korkea luotettavuus

Matalapaineisella maakaasulla (0,02–0,05 MPa) käyttö vähentää merkittävästi vuotoriskiä. Useat turvalukitukset – mukaan lukien liekki-, ylilämpötila-, ylipaine- ja maadoitussuojaus – tarjoavat kattavan prosessiturvallisuuden. Redundantti kaksivaiheinen lämmönvaihtorakenne mahdollistaa käytön jatkamisen, vaikka yksi vaihe vaatisi huoltoa.

4. Älykäs ohjaus ja vähäinen huolto

Täysautomaattinen PLC-ohjaus mahdollistaa valvomattoman käytön. Reaaliaikainen parametrien näyttö ja automaattinen vikadiagnostiikka helpottavat nopeaa vianetsintää. Irrotettava lämmönvaihdinrakenne ja helposti vaihdettava katalyytti vähentävät huoltoa. Laitteen kokonaiskäyttöikä on 10–15 vuotta normaaleissa käyttöolosuhteissa.

5. Laaja sopeutumiskyky

Uuni on suunniteltu käsittelemään teollisuuspakokaasuja, joiden CO-pitoisuudet ovat välillä 0,5–5 % ja tulolämpötila 100–300 °C, joten se soveltuu masuunin poistokaasulle, kemiallisen synteesin jäännöskaasulle, uunin pakokaasulle ja vastaaville prosessivirroille. Se integroituu suoraan tavallisiin teollisuuden matalapaineisiin maakaasuputkiin ilman, että se tarvitsee korkeapaineisia jälkiasennuksia.

Tekniset tiedot (vakiomalli)

Asennus- ja käyttöönottoohjeet

1. Asennusvaatimukset

1. Asenna tasaiselle betonialustalle, jonka kantavuus on ≥5 t/m²; varaa vähintään 1,5 m huoltotilaa laitteen ympärille.
2. Maakaasuputkissa tulee käyttää saumattomia teräsputkia hitsatuilla liitoksilla, ja niiden on läpäistävä tiiviystesti (0,1 MPa, 30 min ilman vuotoa).
3. Varmista laitteiden luotettava maadoitus keltavihreällä maadoitusjohdolla, jonka koko on ≥4 mm² ja maadoitusvastus ≤4 Ω.
4. Käytä joustavia liitoksia tulo- ja ulostulokanavissa tärinävaurioiden estämiseksi.
5. Asenna paine-eromittarit lämmönvaihtimen tulo- ja poistoaukkoon valvomaan likaantumista.

2. Käyttöönottomenettelyt

1. Käyttöönotto ilman kuormitusta:Käynnistä järjestelmä, käynnistä tuuletin ja ohjausyksikkö; tarkista normaali toiminta ja tarkat anturin lukemat.
2. Kaasun käyttöönotto:Lisää maakaasua alhaisella paineella; varmista, ettei putkistossa ole vuotoa, oikea sytytys ja vakaa liekki.
3. Kuorman käyttöönotto:Lisää CO-pitoista pakokaasua, säädä asteittain kaasun virtausta ja pellin asentoa reaktiolämpötilan vakauttamiseksi 450–480 °C:seen. Kun päästöjen noudattaminen on varmistettu, käytä jatkuvasti 24 tuntia.
4. Lukituksen käyttöönotto:Simuloi liekkivikoja, ylilämpötila- ja ylipainevikoja varmistaaksesi automaattiset hälytys- ja sammutustoiminnot.

Rutiinihuolto

• Päivittäin:Tarkista kaasun paine, liekin tila, uunin lämpötila, paine-ero ja maadoitus; loki toimintatiedot.
• Viikoittain:Puhdista kaasusuodatin ja palonsammutin; tarkista pellin joustavuus; kiristä liitospultit.
• Kuukausittain:Tarkasta katalyyttipedi ja poista pintapöly; puhdista lämmönvaihdinlevyt tukkeutumisen estämiseksi.
• Vuosittain:Eristyksen, lämmönvaihtimien, polttimen ja ohjausjärjestelmän kattava tarkastus; vaihda vanhentuneet komponentit ja kalibroi anturit.
• Pitkäaikainen seisokki:Sulje kaasun syöttöventtiilit, tyhjennä putkistokaasu, suojaa laitteet pölyltä ja tuuleta säännöllisesti kosteuskorroosion estämiseksi.

Sovellukset ja arvo

Tätä laitetta käytetään laajasti metallurgisten masuunien, kemiallisten synteesiprosessien, rakennusmateriaalien uunien ja koneiden lämpökäsittelytoimintojen hiilidioksidipäästöjen puhdistuksessa. Se tarjoaa kokonaisvaltaista arvoa: ympäristöystävällinen pakokaasujen käsittely, alhaisemmat käyttökustannukset tehokkaan hukkalämmön talteenoton ansiosta, parannettu tuotantoturvallisuus useiden suojamekanismien avulla ja tyypillinen 1–2 vuoden investointien takaisinmaksuaika talteenotetun lämpöenergian ansiosta. Tuloksena on käytännöllinen yhdistelmä ympäristönsuojelua ja energiatehokkuutta teollisuuskäyttäjille.

Usein kysytyt kysymykset

Mitkä pakokaasuolosuhteet sopivat tälle CO-hapetusuunille?

Uuni on suunniteltu teollisuuspakokaasulle, joka sisältää 0,5–5 % CO:ta, tulolämpötilan ollessa tyypillisesti 100–300 °C. Sitä voidaan käyttää masuunikaasuun, kemiallisen synteesin jäännöskaasuun, uunin pakokaasuun ja vastaaviin virtoihin, jotka sisältävät hiilimonoksidia ja pieniä VOC-yhdisteitä.

Kuinka kauan katalysaattori kestää ja onko se vaihdettavissa?

Platina-palladiumkatalyyteillä ladatun hunajakennokeraamisen substraatin tyypillinen käyttöikä on 2–3 vuotta normaaleissa käyttöolosuhteissa. Katalysaattorimoduuli on suunniteltu yksinkertaiseen vaihtoon, ja tekninen tiimimme voi antaa ohjeita vaihtoväleistä todellisten käyttötietojen perusteella.

Mikä maakaasun syöttöpaine vaaditaan?

Järjestelmä toimii matalapaineisella maakaasulla, jonka syöttöpaine on 0,02–0,05 MPa, mikä on linjassa tavallisten teollisuuden matalapainekaasuverkkojen kanssa. Korkeapaineista jälkiasennusta ei tarvita. Paineenalennusventtiili, suodatin ja virtausmittari on integroitu varmistamaan vakaa kaasunsyöttö.

Kuinka paljon energiaa voidaan säästää kaksivaiheisella lämmönvaihdolla?

Kaksivaiheinen levylämmönvaihdin saavuttaa hukkalämmön talteenottonopeuden ≥75 %, mikä vähentää maakaasun kulutusta noin 20 %–25 % verrattuna yksivaiheisiin lämmönvaihtokokoonpanoihin. Talteen otettua lämpöä käytetään tulevan pakokaasun esilämmittämiseen, mikä alentaa suoraan katalyyttisen reaktion lämpötilan ylläpitämiseen tarvittavaa energiankulutusta.

Onko jatkuva valvomaton käyttö mahdollista?

Kyllä. PLC-pohjainen ohjausjärjestelmä tukee täysin automaattista toimintaa, mukaan lukien yhden painikkeen käynnistys/pysäytys, reaaliaikainen valvonta sekä kaasuvirran ja peltien automaattinen säätö. Etävalvonta- ja tiedonsiirto-ominaisuudet mahdollistavat käyttäjien valvonnan järjestelmän tilan ulkopuolella. Poikkeavuuksien sattuessa järjestelmä käynnistää automaattisesti hälytyksiä ja turvallisia sammutussarjoja.

Mitä turvaominaisuuksia on integroitu?

Järjestelmään on suunniteltu useita turvakerroksia: tulo- ja ulostulopalonsammuttimet estävät takaiskun; paineenalennusportti räjähdyssuojatulla kalvolla käsittelee ylipainetta; liekintunnistus katkaisee automaattisesti kaasunsyötön liekin sammuessa; ja luotettava maadoitus (≤4Ω) estää staattiset vaarat. Matalapaineinen polttorakenne itsessään vähentää luontaista riskiä.

Mikä on tyypillinen päästöteho?

Vakaissa käyttöolosuhteissa CO-konversioaste saavuttaa ≥99 % ja CO-päästöpitoisuus tyypillisesti ≤50 mg/m³. Maakaasun matalapaineinen polttojärjestelmä tuottaa NOₓ-päästöt ≤100 mg/m³, ilman mustaa savua tai hajua. Myös pakokaasun VOC-jäämät hajoavat samanaikaisesti.

Mitä rutiinihuoltoa laite vaatii?

Päivittäiset tarkistukset sisältävät kaasun paineen, liekin tilan ja paine-eron. Viikottaisiin tehtäviin kuuluu kaasusuodattimen ja palosammuttimen puhdistus. Katalysaattoripeti ja lämmönvaihdinlevyt tulee tarkastaa ja puhdistaa kuukausittain. Vuosittaista kattavaa tarkastusta suositellaan optimaalisen suorituskyvyn ylläpitämiseksi ja käyttöiän pidentämiseksi, joka on arvioitu 10–15 vuodeksi.

Mikä on tämän sijoituksen tyypillinen takaisinmaksuaika?

Suurin osa käyttäjistä saavuttaa sijoitetun pääoman tuoton 1–2 vuodessa ensisijaisesti tehokkaan hukkalämmön talteenottojärjestelmän mahdollistaman maakaasun kulutuksen vähentämisen ansiosta. Lisäsäästöjä syntyy alhaisemmista huoltotarpeista ja vältetyistä päästömaksuista.

Valmistajan asiantuntemus

DeFa Environmental Equipment (Ningbo) Co., Ltd. on omistautunut yli 20 vuoden ajan ympäristön kunnostus- ja ilmansaasteiden valvontajärjestelmien tutkimukseen, tuotantoon ja soveltamiseen. Ydinosaamiskykymme suurjännitevirtalähdeteknologiassa, plasman tuotannossa ja älykkäässä ohjauksessa on upotettu jokaiseen toimittamaamme tuotteeseen. Palvelemme maailmanlaajuista asiakaskuntaa – 60 % tuotannostamme suunnataan Pohjois-Amerikkaan – yhdistämme tiukan suunnittelun, sertifioidut laatuprosessit ja jatkuvan innovaation tarjotaksemme laitteita, jotka täyttävät vaativat kansainväliset standardit. Laadunvarmistuskäytäntömme on suunniteltu tarjoamaan luotettavaa ja pitkäkestoista suorituskykyä talon sisäisestä katalysaattorin suorituskyvyn testauksesta tehdashyväksyntätesteihin, jotka simuloivat todellisia käyttöolosuhteita.
