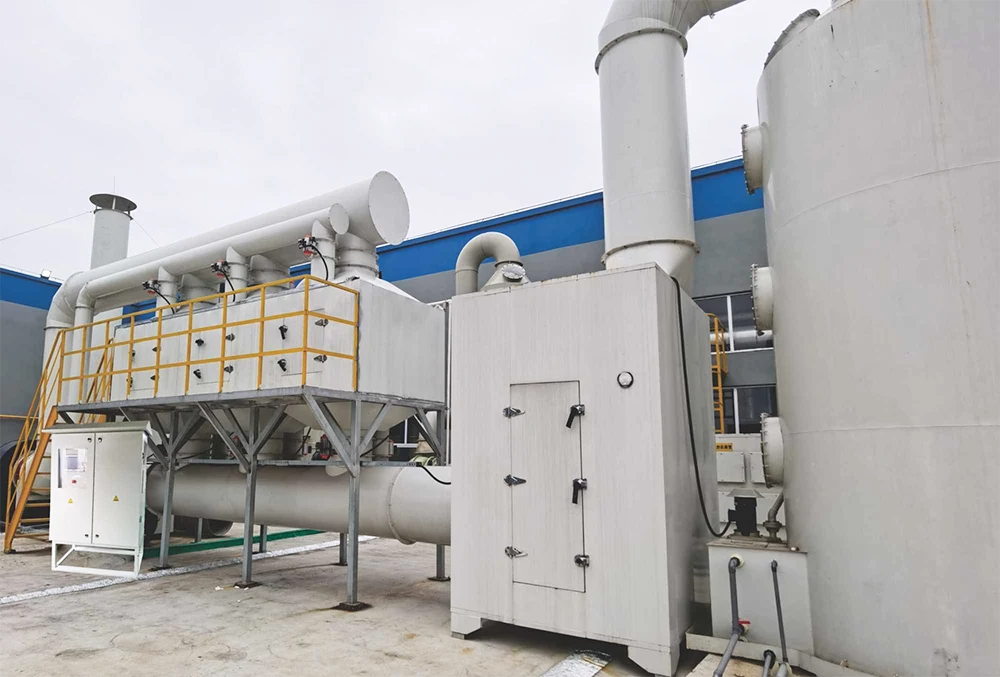

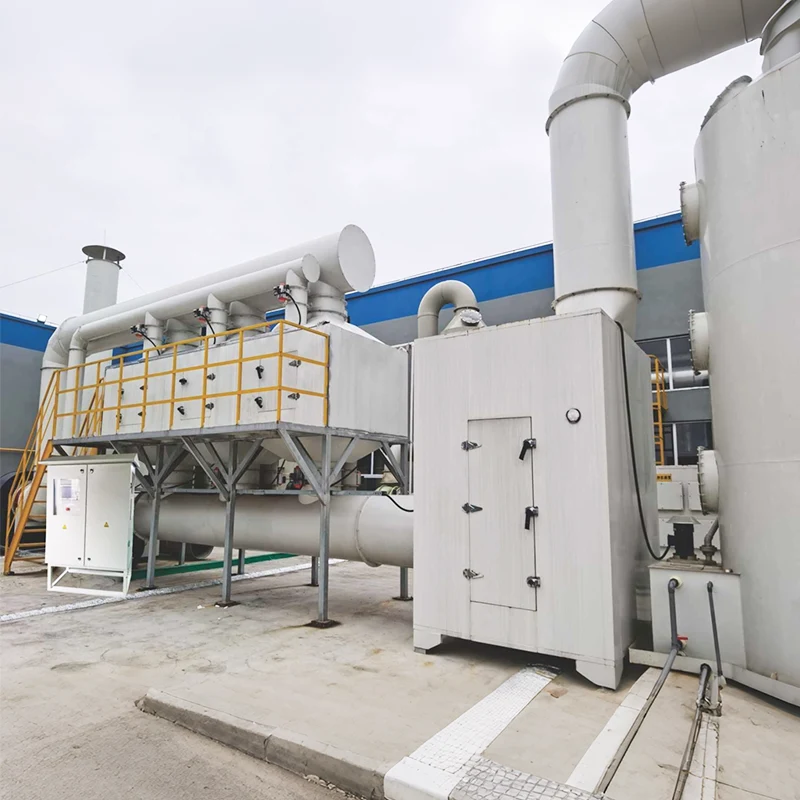

Regeneratiiviset lämpöhapetuslaitteet

Yhä tiukentuvien maailmanlaajuisten ja Kiinan ympäristönsuojelumääräysten myötä teollisuuden jätekaasupäästöistä, erityisesti haihtuvien orgaanisten yhdisteiden (VOC) saastumisesta, on tullut keskeinen vaatimusten noudattamista koskeva ongelma valmistusyrityksille. VOC-yhdisteet eivät ainoastaan ​​aiheuta vakavia ilmansaasteita, vaan aiheuttavat myös vakavia riskejä ihmisten terveydelle, mikä tekee VOC-käsittelystä teollisuuden ympäristönsuojelun ensisijaisen tärkeän aseman. MeidänRegeneratiiviset lämpöhapetuslaitteet (RTO)on erittäin tehokas, energiaa säästävä jätekaasun käsittelyratkaisu, jota käytetään laajalti kemian-, pinnoitus-, paino-, lääke-, elektroniikka- ja muilla aloilla. Teollisuuden jätekaasun hallinnan päälaitteistona se saavuttaa useat korkean lämpötilan hapetuksen, hukkalämmön talteenoton, tehokkaan puhdistuksen ja normaalin purkauksen tavoitteet noudattaen täysin maailmanlaajuista energiansäästö- ja ympäristönsuojelukehityskonseptia.

Alan kipukohdat ja vaatimustenmukaisuusvaatimukset

Teollisessa tuotannossa VOC-yhdisteitä sisältävät jätekaasut sisältävät monimutkaisia ​​komponentteja, laajaa pitoisuusaluetta ja mahdollista myrkyllisyyttä, kun taas perinteisillä käsittelytekniikoilla on ilmeisiä rajoituksia:

Suorapolttolaitoksilla on valtava energiankulutus ja liian suuret käyttökustannukset;

Adsorptiomenetelmät edellyttävät kulutusosien toistuvaa vaihtoa, mikä synnyttää vaarallista kiinteää jätettä ja toissijaisia ​​saastumisriskejä.

Katalyyttinen poltto on altis katalyytin deaktivoitumiselle, kun käsitellään halogeenipitoista ja rikkiä sisältävää jätekaasua, jonka puhdistusteho on epävakaa.

Kiinassa pakollisten standardien täytäntöönpano, mukaan lukien GB 37822-2019 Control Standard for Unorganisated Emission of Volatile Organic Compounds ja GB 16297-1996 Integrated Emission Standard of Air Pollutants, on asettanut tiukat vaatimukset VOC-yhdisteiden poistumisnopeudelle ja päästöjen pitoisuudelle. Yritykset tarvitsevat kipeästi vakaan, tehokkaan, energiaa säästävän ja täysin vaatimusten mukaisen teollisuuden jätekaasujen käsittelyratkaisun, joka on yrityksemme ydinsovellusarvo.Regeneratiiviset lämpöhapetuslaitteet (RTO).

Toimintaperiaate

RTO:n toimintaperiaate on pakokaasujen polton ja regeneratiivisen lämmön talteenoton yhdistelmä, jotta saavutetaan VOC-yhdisteiden perusteellinen hajoaminen teollisuuden jätekaasussa. Peruslogiikka on seuraava:

1. VOC-pitoisia teollisuusjätekaasuja syötetään laitteisiin ja hapetetaan ja hajotetaan korkean lämpötilan ympäristössä, jolloin VOC muuttuu vaarattomaksi hiilidioksidiksi (CO₂) ja vedeksi (H2O);

2. Regeneratiivinen keramiikka ottaa talteen suuren määrän hapetusprosessin aikana syntyvää hukkalämpöä, jota käytetään tulevan jätekaasun esilämmittämiseen seuraavassa syklissä.

3. Tämä suljettu sykli vähentää huomattavasti laitteiden toiminnan energiankulutusta ja toteuttaa ympäristönsuojelun ja energiansäästön kaksinkertaiset edut.

Perinteisiin jätekaasunkäsittelylaitteisiin verrattuna Regenerative Thermal Oxidizer (RTO) ei vaadi usein adsorptiotarvikkeiden vaihtoa, se tarjoaa vakaamman käsittelytehokkuuden ja sopeutuu teollisuuden jätekaasuihin eri pitoisuuksilla ja komponenteilla erittäin laajalla käyttöalueella.

Ydinkomponentit ja keskeiset tekniset linkit

Regeneroiva keramiikka: ydinlämmön varastointialusta

Regeneratiivinen keramiikka on RTO:n ydinkomponentti, joka vastaa laitteiden "lämpöenergian varastointivarastoa", jonka suorituskyky määrää suoraan hukkalämmön talteenoton tehokkuuden ja toiminnan vakauden.

Valtavirran regeneratiivisessa keramiikassa käytetään hunajakennokeraamista materiaalia, jonka etuna on suuri ominaispinta-ala, erinomainen lämmönjohtavuus, korkean lämpötilan kestävyys, korroosionkestävyys ja pitkä käyttöikä, ja joka voi toistuvasti suorittaa lämmön imeytymis- ja vapautumissyklin korkeassa lämpötilassa;

Kun korkean lämpötilan savukaasut kulkevat läpi, regeneratiivinen keramiikka imee ja varastoi nopeasti lämpöä; kun matalan lämpötilan teollisuusjätekaasu tulee sisään, se vapauttaa varastoidun lämmön jätekaasun esilämmittämiseksi, jolloin jätekaasun lämpötila nousee nopeasti ja vähentää huomattavasti energiankulutusta, joka tarvitaan myöhempään korkean lämpötilan hapetukseen;

Laadukas regeneroiva keramiikka mahdollistaa laitteiden yli 95 prosentin lämmön talteenoton hyötysuhteen, mikä vähentää merkittävästi yrityksen käyttökustannuksia ja heijastaa täysin energiansäästön ja ympäristönsuojelun ydinetua.

Korkean lämpötilan hapetus: ydinlinkki VOC-yhdisteiden poistoon

Korkean lämpötilan hapetus on RTO:n ydinlinkki VOC-käsittelyn toteuttamiseen, ja myös pakokaasujen polton avainvaihe.

RTO:n polttokammio pitää yleensä lämpötilan välillä 800 ℃ - 950 ℃. Kun teollisuuden jätekaasu on esilämmitetty regeneratiivisella keramiikalla, se tulee polttokammioon ja sekoittuu täysin hapen kanssa korkean lämpötilan ympäristössä. VOC-molekyylit jätekaasussa halkeilevat ja hapettuvat täysin, lopuksi muuttuvat vaarattomaksi CO₂:ksi ja H2O:ksi, mikä eliminoi VOC-saasteet.

Tavallisille haihtuville orgaanisille epäpuhtauksille, kuten bentseenisarja, alkoholit, esterit ja ketonit, tällä lämpötila-alueella voidaan saavuttaa lähes täydellinen mineralisaatio ja hajoaminen; tulenkestävien aineiden osalta hajoamistehokkuutta voidaan edelleen parantaa nostamalla lämpötila asianmukaisesti yli 900 ℃:n puhdistusvaikutuksen varmistamiseksi;

Korkean lämpötilan hapetusprosessin vakaus määrittää suoraan laitteiston puhdistustehokkuuden ja on perustakuu tehokkaalle puhdistukselle.

Hukkalämmön talteenotto: Energiansäästön tärkein etu

Hukkalämmön talteenotto on ydinetu, joka erottaa RTO:n perinteisistä polttolaitoksista, ja myös keskeinen keino toteuttaa energiansäästöä ja ympäristönsuojelua.

Suuri määrä korkean lämpötilan savukaasua, joka syntyy korkean lämpötilan hapettumisen aikana, sisältää valtavaa lämpöenergiaa. Suorat päästöt eivät ainoastaan ​​aiheuta vakavaa energiahukkaa, vaan johtavat myös savukaasujen liialliseen lämpötilaan laitteen ulostulossa, mikä aiheuttaa toissijaisia ​​vaikutuksia ympäröivään ympäristöön.

RTO ottaa täysin talteen lämpöenergian korkean lämpötilan savukaasuista säännöllisen lämmön absorption ja regeneratiivisen keramiikan vapauttamisen kautta, jota käytetään tulevan teollisuusjätekaasun esilämmittämiseen, jolloin jätekaasun lämpötila nousee yli 700 ℃ ennen polttokammioon tuloa, mikä vähentää huomattavasti polttokammion lämmitykseen tarvittavan apupolttoaineen kulutusta;

Kun VOC-pitoisuus jätekaasussa saavuttaa tietyn arvon, hapetusreaktion tuottama lämpö voi täyttää oman esilämmityksensä ja korkean lämpötilan hapetuksen tarpeet toteuttaen "itsesäätävän palamisen" ilman ylimääräistä apupolttoaineen kulutusta, mikä vähentää entisestään yrityksen energiakustannuksia;

Jätekaasun esilämmityksen lisäksi talteen otettu hukkalämpö voidaan muuntaa myös höyryksi hukkalämpökattilan kautta tai kuumaksi vedeksi lämmönvaihtimen kautta työpajan lämmitykseen, prosessien lämmitykseen ja muihin tarkoituksiin, mikä toteuttaa energian kaskadikäytön ja maksimoi energiansäästöedut.

Suorita suljetun silmukan toimintaprosessi

TheRegeneratiivinen terminen hapetin (RTO)ottaa käyttöön monikammiorakenteen (päävirran 3-kammiorakenne) ja toteuttaa jatkuvan ja vakaan toiminnan tarkan venttiilin kytkentäsekvenssin ohjauksen avulla. Perustoimintaprosessi on jaettu kolmeen vaiheeseen:

1. Esilämmitys ja lämmön talteenottovaihe:Teollisuuden jätekaasu tulee ensimmäiseen regeneratiiviseen kammioon indusoidun vetotuulettimen kautta, ja se esilämmitetään lähelle hapetuslämpötilaa regeneratiivisella keramiikalla, jolloin hukkalämmön talteenoton ensimmäinen vaihe on valmis.

2. Korkean lämpötilan hapetusvaihe:Esilämmitetty jätekaasu tulee polttokammioon, suorittaa korkean lämpötilan hapettumisen ja pakokaasun polton 800 ℃ - 950 ℃ lämpötilassa, ja VOC:t hajoavat täysin vaarattomiksi aineiksi; 3. Lämmön varastointi ja vakiopurkausvaihe: Puhdistettu korkean lämpötilan savukaasu tulee toiseen regeneratiiviseen kammioon, siirtää lämpöä regeneratiiviseen keramiikkaan varastointia varten ja sitten jäähdytetty puhdas savukaasu poistetaan savupiipun kautta standardiin asti.

Jakson jälkeen laite muuttaa ilman virtaussuuntaa venttiilikytkennällä, ja kaksi regeneratiivista kammiota toteuttavat vuorotellen lämmön varastointi- ja esilämmitystoiminnot. Erillinen puhdistuskammio on varustettu estämään reagoimattoman jätekaasun karkaaminen venttiilien vaihdon aikana, mikä varmistaa laitteiston jatkuvan ja vakaan toiminnan sekä kestävän VOC-käsittelyn ja tehokkaan puhdistuksen.

Suorituskyvyn ja vaatimustenmukaisuuden perusedut

Tehokas puhdistus ja standardipurkaus ovat RTO:n keskeisiä suorituskykyindikaattoreita ja myös yritysten ydinkysymys valita tämän laitteen.

Erittäin korkea puhdistusteho:Korkean lämpötilan hapettumisen perusteellisuuden ja regeneratiivisen keramiikan vakaan toiminnan ansiosta RTO voi saavuttaa yli 99 %:n VOC-poistonopeuden, mikä on paljon korkeampi kuin kansalliset ja paikalliset ympäristönsuojelun päästöstandardit.

Vakaa vaatimustenmukaisuustakuu:Laitteet on varustettu täydellisellä online-valvontajärjestelmällä, joka voi seurata reaaliajassa keskeisiä parametreja, kuten tulo- ja poistokaasupitoisuutta, polttokammion lämpötilaa ja regeneratiivisen keraamisen lämpötilaa. Kun parametrit vaihtelevat, järjestelmä säätää automaattisesti käyttötilaa varmistaakseen, että laitteet ovat aina optimaalisessa toimintakunnossa ja vakaat käsitellyn jätekaasun vakiopäästöt, mikä auttaa yrityksiä välttämään ympäristönsuojeluriskejä.

Vahva mukautumiskyky:RTO voi käsitellä orgaanista jätekaasua, joka sisältää rikkiä, halogeenia ja muita helposti deaktivoitavia katalyyttejä, laajemmalla sovellusalueella kuin muilla jätekaasujen käsittelytekniikoilla, kuten katalyyttisellä poltolla. Se voi mukautua jätekaasuihin, joissa on suuri ilmatilavuus, keski- ja korkea pitoisuus, ja eri komponentit.

Laajat sovellusskenaariot

MeidänRegeneratiivinen terminen hapetin (RTO)Sitä käytetään laajalti useilla teollisuuden aloilla, joilla on VOC-päästöjä, ja se sopii erityisesti seuraaviin skenaarioihin:

Pinnoiteteollisuus:Bentseenisarjoja ja estereitä sisältävä jätekaasu, joka syntyy autojen ja huonekalujen ruiskutusprosesseissa. RTO-käsittelyn jälkeen VOC-yhdisteiden poistoaste voi nousta yli 99 %:iin ja talteen otettu hukkalämpö voidaan käyttää kuivausprosessissa yli 40 %:n energiansäästöllä;

Painoteollisuus:Tolueeni, etyyliasetaatti ja muut syväpainossa syntyneet jätekaasut. RTO-käsittelyn jälkeen se ei vain saavuta normaalia purkausta, vaan myös talteen otettua hukkalämpöä voidaan käyttää musteen kuivaamiseen, mikä vähentää huomattavasti yrityksen käyttökustannuksia;

Kemian- ja lääketeollisuus:Orgaaninen jätekaasu, joka syntyy kemiallisessa synteesissä, farmaseuttisten välituotteiden valmistuksessa ja API-valmistusprosesseissa;

Elektroniikka, huonekalut ja muut teollisuudenalat:Elektroniikan valmistuksessa, huonekalutuotannossa, pakkaamisessa ja painatuksessa sekä muissa tuotantoprosesseissa syntyviä VOC-jätekaasuja.

Energiansäästön ja kestävän kehityksen arvo

Taustalla "kaksoishiili" tavoite ja yhä tiukemmat ympäristönsuojelumääräykset,Regeneratiiviset lämpöhapetuslaitteet (RTO)sillä on huomattavia etuja energiansäästössä ja ympäristönsuojelussa: Verrattuna perinteisiin suorapolttolaitoksiin, RTO:n lämmön talteenottotehokkuus on yli 95%, mikä voi merkittävästi vähentää apuenergian, kuten maakaasun ja sähkön, kulutusta ja säästää paljon energiakustannuksia yrityksille joka vuosi;

Laitteisto hajottaa VOC-yhdisteet kokonaan korkeassa lämpötilassa tapahtuvan hapettumisen avulla välttäen kiinteiden jätteiden saastumista, joka aiheutuu kulutustavaroiden korvaamisesta perinteisissä adsorptiomenetelmissä, toteuttaa epäpuhtauksien vaarattoman käsittelyn, suojelee ympäristöä ja alentaa yrityksen ympäristökäsittelykustannuksia.

Se ei ainoastaan ​​auta yrityksiä saavuttamaan teollisuuden jätekaasun standardipäästöjä, vaan myös auttaa yrityksiä vähentämään hiilidioksidipäästöjä ja edistämään yritysten vihreää ja vähähiilistä muutosta.

Jatkuvan ympäristönsuojeluteknologian parantamisen myötä meidänRegeneratiiviset lämpöhapetuslaitteet (RTO)kehittyy kohti älykkyyttä ja modularisointia, mikä parantaa entisestään hoidon tehokkuutta, alentaa käyttökustannuksia, antaa vahvempaa tukea teollisuusyritysten vihreälle kehitykselle ja auttaa jatkuvasti parantamaan ilmakehän ympäristön laatua.
