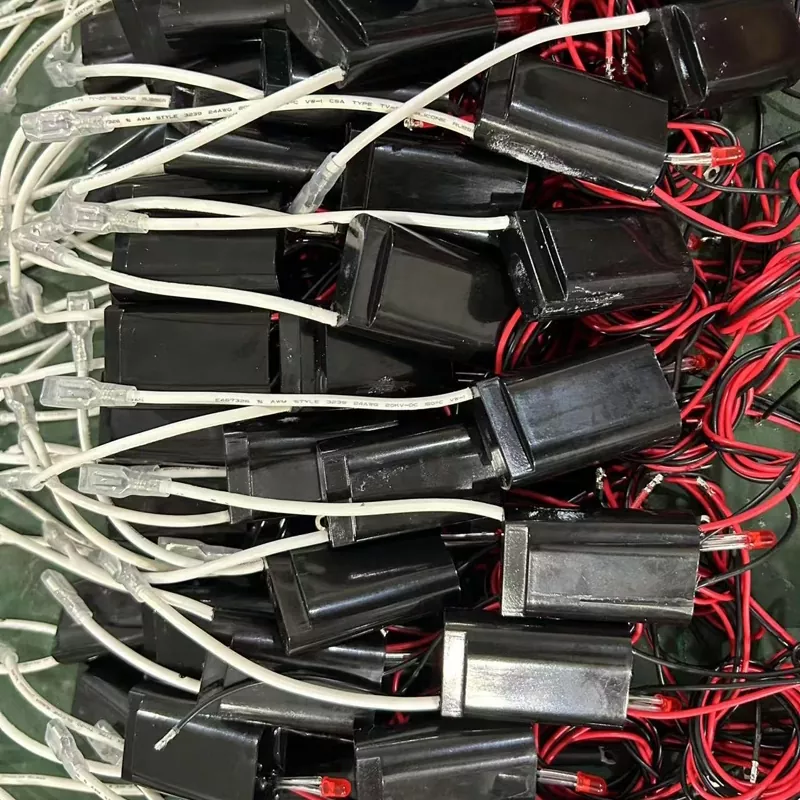

DeFatarjoaa kompaktinDC-korkeajännitemoduuliSuunniteltu muuttamaan pienjännitteisen tasavirtasisääntulo vakaaksi korkeajännitteiseksi tasavirtalähdöksi ilmanpuhdistimia, ionisaattoreita, plasmalaitteita, sähköstaattisia saostusjärjestelmiä ja muita pienitehoisia ilmankäsittelylaitteita varten. 5 V tai 12 V tulo, 5–9 kV lähtövaihtoehdot, kompakti 51 × 32 × 19 mm jalanjälki ja integroidut suojatoiminnot tekevät tästä moduulista sopivan laitesuunnittelijoille, jotka etsivät tilaa säästävää suurjänniteratkaisua.
Korkeajännitelähteen ei aina tarvitse olla suuri, monimutkainen tai vaikeasti integroitava. Nykyaikaiset ilmanpuhdistus-, ionisaatio-, plasma- ja sähköstaattiset laitteet vaativat yhä enemmän kompakteja tehokomponentteja, jotka voivat tuottaa vakaata jännitettä samalla, kun ne sopivat tilanrajoitteisten laitteiden sisään. Hyvin suunniteltuDC-korkeajännitemoduulimuuntaa pienjännitteisen tasavirran ohjatuksi korkeajännitteiseksi lähdöksi, joka tuottaa elektrodien, ionisaattorien, sähköstaattisten kerääjien tai pienten plasmakennojen tarvitseman sähköenergian.
DeFa:n moduuli tukee DC 5V tai DC 12V -tuloa ja mallikohtaista 5kV - 9kV DC-lähtöä. Sen nimellistehonkulutus on jopa 3W, kun taas tyypillinen lähtövirta on rajoitettu arvoon ≤0,5mA. Kapseloitu rakenne, konfiguroitava johdotus, oikosulkusuojaus, ylivirran rajoitus ja avoimen kuormituksen suojaus tekevät siitä käytännöllisen OEM-laitteiden integroinnissa.
Sisällysluettelo
- Mikä on DC-korkeajännitemoduuli?
- Kuinka DC-korkeajännitemoduuli toimii?
- Tärkeimmät tekniset tiedot ja suunnitteluparametrit
- Missä suurjännitetasavirtamoduuleja käytetään?
- Mitä insinöörien tulee ottaa huomioon integraation aikana?
- OEM-laitteiden tärkeimmät edut
- Kuinka valita oikea moduuli?
- Usein kysytyt kysymykset
- Johtopäätös
Mikä on DC-korkeajännitemoduuli?
DC-korkeajännitemoduuli on kompakti tehonmuunnoskomponentti, joka muuntaa suhteellisen pienen DC-tulon paljon korkeammaksi DC-lähtöjännitteeksi. Sen sijaan, että laitevalmistajat suunnittelevat suurjännitepiirin yksittäisistä muuntajista, kytkentäkomponenteista, tasasuuntaajista, suojapiireistä ja eristysrakenteista, he voivat integroida erillisen suurjännitemoduulin isäntätuotteeseen.
Tämä arkkitehtuuri on erityisen hyödyllinen, kun asennustilaa on rajoitetusti. DeFan moduulin mitat ovat vain 51 × 32 × 19 mm ja paino noin 25 g, joten se voidaan integroida kannettaviin ilmanpuhdistimiin, työpöydän ionisaattoreihin, auton ilmanraikastimiin, desinfiointilaitteisiin, LVI-lisävarusteisiin ja muihin kompakteihin laitteisiin.
Lähtö voidaan konfiguroida valitun mallin mukaan käytettävissä olevilla jännitetasoilla 5kV - 9kV. Sovelluksesta riippuen suurjännitelähtöä voidaan käyttää negatiivisten ionien tuottamiseen, sähköstaattiseen saostukseen tai pieniin plasmantuotantojärjestelmiin.
Kuinka DC-korkeajännitemoduuli toimii?
Perustoimintaperiaate on monivaiheinen jännitteenmuunnosprosessi. Pienjännitteinen DC-tulo käyttää ensin oskillaattoria tai kytkentäpiiriä. Tämä piiri antaa jännitteen nostomuuntajan ensiöpuolelle. Muuntaja lisää jännitettä, jonka jälkeen tasasuuntaajapiiri muuntaa muunnetun sähkösignaalin suurjännitteiseksi tasajännitteeksi.
Lähtöpiiri on suunniteltu virtaa rajoittavilla ominaisuuksilla, jotta moduuli voi tuottaa korkeaa jännitettä ilman suurta lähtötehoa. Tämä ero on tärkeä, koska monet ionisaatio- ja sähköstaattiset sovellukset tarvitsevat korkean sähkökentän suuren sähkövirran sijaan.
- Syöttövaihe:Vastaanottaa DC 5V tai DC 12V virran.
- Värähtelyaste:Luo muuntajan tarvitseman kytkentäsignaalin.
- Asennusvaihe:Nostaa matalan tulojännitteen korkeaksi jännitteeksi.
- Korjausvaihe:Tuottaa vaaditun suurjännitteisen tasavirtalähdön.
- Suojausvaihe:Auttaa rajoittamaan epänormaalia virtaa ja suojaamaan piiriä vikatilanteissa.
Tämä kompakti arkkitehtuuri tekee erillisen suurjännitemoduulin integroinnin helpommaksi kuin täydellisen suurjännitevirtapiirin rakentamisen tyhjästä.
Tärkeimmät tekniset tiedot ja suunnitteluparametrit
Ennen kuin valitset korkeajännitteisen tehomoduulin, insinöörien tulee arvioida tuloyhteensopivuus, lähtöjännite, virrankulutus, fyysiset mitat, johdotukset, lämpötila-alue, eristys ja suojaustoiminnot. Seuraavassa taulukossa on yhteenveto DeFa-ratkaisun tärkeimmistä teknisistä tiedoista.
| Parametri | Erittely | Tekninen huomio |
|---|---|---|
| Tulojännite | DC 5V tai DC 12V ±10 % | Yhteensopiva monien pienjänniteelektroniikkajärjestelmien kanssa |
| Lähtöjännite | 5kV-9kV DC | Valittu elektrodi- ja käyttövaatimusten mukaan |
| Nimellisteho | Jopa 3W | Soveltuu pienikokoisiin, vähän virtaa vaativiin sovelluksiin |
| Lähtövirta | Tyypillisesti ≤0,5mA | Sisäisesti rajoitettu tarkoitettuun käyttöalueeseen |
| Mitat | 51 × 32 × 19 mm | Hyödyllinen ahtaissa laitteissa |
| Paino | Noin 25 g | Auttaa minimoimaan laitteiden lisäpainon |
| Käyttölämpötila | -10°C - +60°C | Soveltuu monenlaisiin sisävarusteisiin |
| Suojaus | Ylivirta-, oikosulkusuojaus ja avoin kuorma | Auttaa parantamaan järjestelmätason luotettavuutta |
| Lähtöliitäntä | Korkeajännitejohto | Johdon pituus voidaan määrittää laitteiden integrointia varten |
Yksityiskohtaista teknistä valintaa varten insinöörien tulee sovittaa moduulin sähköiset ominaisuudet elektrodin geometriaan, kuormitustilaan, eristysetäisyyteen, kotelointiin ja lopputuotteen käyttöympäristöön.
Missä suurjännitetasavirtamoduuleja käytetään?
Korkeajännitemoduulin kompakti muoto ja pienitehoinen rakenne tekevät siitä sopivan useisiin sähköstaattisiin ja ilmankäsittelysovelluksiin.
Ilmanpuhdistuslaitteet
Sähköstaattisissa ilmanpuhdistusjärjestelmissä korkea jännite luo sähkökentän, joka tukee hiukkasten varaamista ja keräämistä. Moduuli voi myös syöttää negatiivisia ioneja tuottavia komponentteja, joita käytetään osana ilmankäsittelysuunnittelua.
Negatiivisten ionien generaattorit
Pöytä-ionisaattorit, kannettavat ilmanraikastimet ja muut kompaktit ionit tuottavat laitteet vaativat suurjännitelähteen ilman suurta virtalähdekokoonpanoa. Pieni DC-suurjännitemuunnin voi yksinkertaistaa tätä integrointia.
Plasmalaitteet
Pienet plasmajärjestelmät voivat vaatia ohjatun suurjännitelähteen plasmakennon tarvitsemien sähköisten olosuhteiden luomiseksi. Suunnittelusta riippuen moduuli voi tukea kompakteja plasmageneraattoreita, joita käytetään hajunkäsittelyyn tai pintaan liittyvissä sovelluksissa.
LVI- ja ilmankäsittelytarvikkeet
Korkeajännitemoduuleja voidaan myös integroida fan-coil-yksiköihin, kanavaan asennettaviin ionisaattoreihin ja muihin jatkuvatoimisiin ilmankäsittelyvarusteisiin, jos käytettävissä oleva asennustila on rajallinen.
Lääketieteelliset ja laboratoriolaitteet
Pienitehoisissa ilmanpuhdistus- ja erikoisdesinfiointilaitteissa voidaan käyttää kompakteja suurjännitevirtalähteitä, joissa sähkövaatimukset vastaavat moduulin vaatimuksia ja valmiissa laitteistossa on asianmukaiset turvatoimenpiteet.
Mitä insinöörien tulee ottaa huomioon integraation aikana?
Korkeajännitteiset komponentit vaativat muutakin kuin sähköistä yhteensopivuutta. Mekaaninen asettelu, eristys, johdotus, lämpöolosuhteet, sähkömagneettiset häiriöt ja käyttäjän suojaus on otettava huomioon tuotekehityksen aikana.
- Korkeajännitevälys:Säilytä sopiva etäisyys suurjännitelähdön ja johtavien komponenttien välillä.
- Eristys:Käytä sopivia eristysmateriaaleja suurjänniteliittimen ja johtojen ympärillä.
- Kotelon suunnittelu:Korkeajänniteosaan ei saa päästä käsiksi normaalin käytön aikana.
- Lämmönhallinta:Pidä moduuli määritetyllä käyttölämpötila-alueella.
- Johdotus:Valitse sopiva suurjänniteeristetty kaapeli ja määritä tarvittava johdon pituus.
- EMC:Herkät elektroniset järjestelmät saattavat vaatia suojausta, suodatusta tai huolellista kaapelin reititystä.
- Elektrodin geometria:Elektrodien etäisyys ja muoto vaikuttavat jännitetarpeeseen ja sähköiseen käyttäytymiseen.
Moduulin kapseloitu rakenne eristää suurjännitelähdön pienjännitetulosta. Siitä huolimatta lopullisten laitteiden suunnittelijat ovat edelleen vastuussa valmiin tuotteen asianmukaisen eristyksen, kotelon, maadoituksen ja turvallisuusarkkitehtuurin toteuttamisesta.
Mitkä ovat OEM-laitteiden tärkeimmät edut?
OEM-valmistajille pienikokoinen suurjännitemoduuli voi vähentää kehitystyön monimutkaisuutta ja helpottaa koko tuotteen pakkaamista.
- Pieni mekaaninen jalanjälki:Mitat 51 × 32 × 19 mm mahdollistavat asennuksen suhteellisen pieniin koteloihin.
- Pieni syöttötehotarve:Jopa 3 W:n nimellinen kulutus tukee vähän virtaa kuluttavia järjestelmäarkkitehtuureja.
- Useita jännitevaihtoehtoja:Saatavilla olevat mallit kattavat 5kV - 9kV lähtövaatimukset.
- Konfiguroitavat liitännät:Suurjännitejohdon pituus ja liitinjärjestelyt voidaan määrittää laitesuunnittelun mukaan.
- Suojaustoiminnot:Ylivirran rajoitus, oikosulkusuojaus ja avoimen kuormituksen suojaus on sisällytetty moduuliin.
- OEM-sopeutuvuus:Tulojännite, lähtöjännite, napaisuus, kotelo, asennus ja johdotus voidaan arvioida projektikohtaisten vaatimusten mukaan.
Kuinka sinun pitäisi valita oikea DC-korkeajännitemoduuli?
Oikean moduulin valinta alkaa sähkökuorman määrittämisellä sen sijaan, että valitaan vain korkein käytettävissä oleva jännite. Korkeampi jännite ei ole automaattisesti parempi, koska elektrodien etäisyys, ilmaolosuhteet, eristys, otsoninäkökohdat ja sovellustavoitteet vaikuttavat kaikki järjestelmän suorituskykyyn.
Negatiivisissa sovelluksissa alhaisemman lähtöjännitteen mallit voivat olla sopivia elektrodisuunnittelusta riippuen. Sähköstaattiset saostusjärjestelmät, joissa on leveämpi elektrodi- tai kollektoriväli, voivat vaatia suurempaa jännitettä. Plasmasovellukset tulee arvioida tietyn purkauskennon sähköisten ominaisuuksien mukaan.
Käytännön valintalista sisältää:
- Varmista, tarjoaako isäntäjärjestelmä DC 5V vai DC 12V -tulon.
- Määritä tarvittava lähtöjännite elektrodivälin ja sovelluksen suunnittelun perusteella.
- Vahvista vaadittu napaisuus: positiivinen tai negatiivinen.
- Laske isäntälaitteen käytettävissä oleva tehobudjetti.
- Tarkista fyysinen asennustila.
- Määritä vaadittava suurjännitekaapelin pituus ja liitinjärjestely.
- Arvioi käyttölämpötila ja kotelon olosuhteet.
- Ota huomioon EMC-vaatimukset, jos lähellä on herkkä elektroniikka.
OEM-projekteissa näiden tietojen toimittaminen toimittajalle tarjousvaiheessa voi nopeuttaa teknistä vastaavuutta ja vähentää tarpeettomia prototyyppitoistoja.
Usein kysyttyjä kysymyksiä DC-korkeajännitemoduuleista
Voidaanko lähtöjännitettä säätää moduulin toimiessa?
Vakiomoduuli käyttää tehtaalla määritettyä lähtöjännitettä valitun mallin mukaan. Jos sovellus vaatii muuttuvaa lähtöjännitettä, insinöörien tulisi keskustella räätälöidystä moduulista tai ulkoisesta ohjausratkaisusta suunnitteluvaiheessa.
Kuinka valitsen 5kV ja 9kV lähdön välillä?
Tarvittava jännite riippuu ensisijaisesti elektrodin konfiguraatiosta ja sovelluksesta. Negatiiviset ionisovellukset voivat yleensä käyttää 5kV–7kV, kun taas sähköstaattiset järjestelmät, joissa on suuremmat elektrodivälit, voivat vaatia 8kV–9kV. Täydellinen elektrodi- ja kuormituskokoonpano tulee arvioida ennen mallin valintaa.
Tuottaako suurjännitemoduuli otsonia?
Moduuli itsessään on otsonigeneraattorin sijaan tehonmuunnoskomponentti. Otsonia voi kuitenkin muodostua, kun korkea jännite kohdistetaan teräviin elektrodeihin ilmassa, erityisesti korkeammilla jännitteillä. Elektrodin geometria, jännitetaso ja järjestelmän suunnittelu on siksi otettava huomioon, kun otsonin hallinta on tärkeää.
Voiko sitä käyttää kodinkoneissa?
Moduuli on suunniteltu rajoitetulla lähtövirralla ja kapseloidulla eristyksellä, mutta lopullinen laite tarvitsee silti asianmukaisen sähköeristyksen, maadoituksen, kotelon ja turvallisuustekniikan. Korkeajänniteliittimet ja johdotukset eivät saa olla käyttäjien ulottuvilla normaalin käytön aikana.
Mikä on odotettu käyttöikä?
Normaaleissa käyttöolosuhteissa ja määritellyllä lämpötila-alueella moduulin odotettu käyttöikä on yli 20 000 tuntia. Liiallinen syöttöjännite ja pitkäaikainen käyttö maksimilämpötilassa voivat vaikuttaa käyttöikään, joten asianmukaista lämmön- ja sähkönhallintaa suositellaan.
Onko näytteitä saatavilla prototyyppitestausta varten?
Kyllä. Näytetilauksia voidaan käyttää prototyypin arviointiin. Kun pyydät näytettä, on hyödyllistä määrittää tarvittava tulojännite, lähtöjännite, napaisuus ja suurjännitejohdon pituus, jotta sopiva konfiguraatio voidaan arvioida.
Johtopäätös: Onko kompakti suurjännitemoduuli oikea laitteellesi?
Kompakti suurjännitevirtalähde voi olla tärkeä rakennuspalikka ilmanpuhdistuksessa, ionisaatiossa, sähköstaattisessa saostuksessa, plasman tuotannossa, LVI-lisävarusteissa ja muissa pienitehoisissa suurjännitesovelluksissa. Avain ei ole pelkästään korkean jännitteen saaminen, vaan lähtöjännitteen, virranrajoituksen, napaisuuden, mekaanisten mittojen, johdotuksen, eristyksen ja käyttöolosuhteiden sovittaminen lopulliseen laitesuunnitteluun.
5V tai 12V DC-sisääntulolla, 5–9kV DC-lähtövaihtoehdoilla, jopa 3W:n nimellistehonkulutuksella, 51 × 32 × 19 mm:n kompaktilla rakenteella, konfiguroitavilla johdotuksilla ja integroiduilla suojaustoiminnoilla DeFan ratkaisu tarjoaa OEM-kehittäjille käytännöllisen lähtökohdan kompaktin suurjännitejärjestelmän integroimiseen. Jos olet kehittämässä ilmanpuhdistinta, ionisaattoria, plasmalaitetta, sähköstaattista järjestelmää tai muuta laitetta, joka vaatii kompaktin suurjännitelähteen, tutustu DC High Voltage Module -moduulin teknisiin tietoihin jaota meihin yhteyttätarvitsemasi tulojännitteen, lähtöjännitteen, napaisuuden, kuormituskokoonpanon ja asennusvaatimusten kanssa teknistä arviointia varten.
